Contador de Partículas Temtop PMD 331 — Modo de Uso

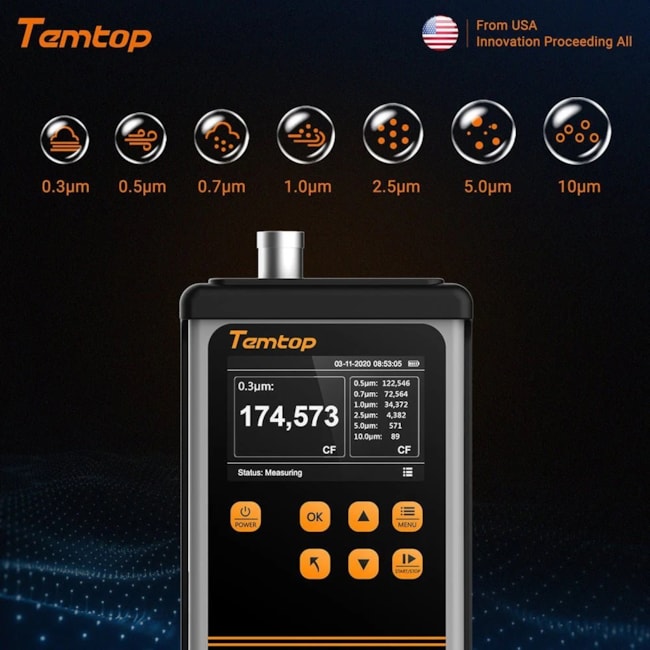

O PMD 331 é um contador de partículas portátil, leve, com sete canais (0,3; 0,5; 0,7; 1,0; 2,5; 5,0; 10,0 µm), bateria recarregável para até 8 h de operação contínua, memória interna 32 GB e comunicação USB e RS-485. A leitura pode ser visualizada no LCD de 4,0” e os dados podem ser exportados via USB. :contentReference[oaicite:1]{index=1}

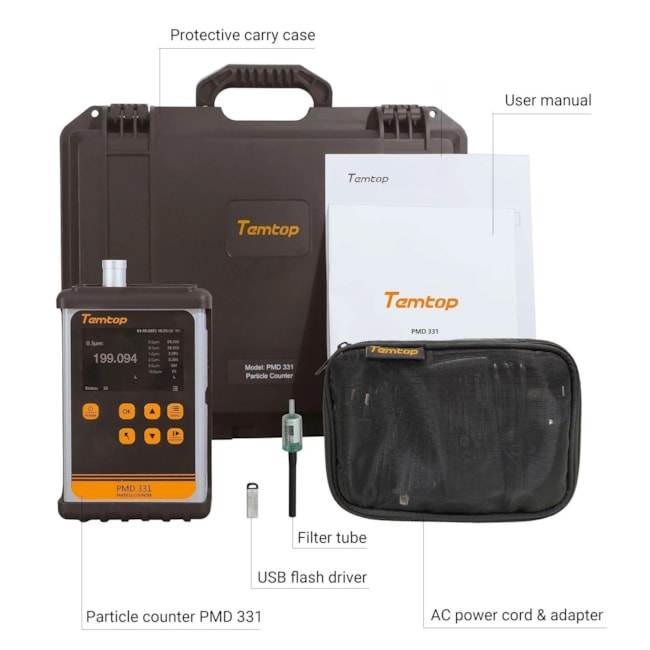

Itens Inclusos (Acessórios padrão)

• PMD 331 com estojo protetor PU
• Carregador de bateria e plugue de alimentação AC
• Cabo conversor serial RS-485
• Cabo USB / Unidade flash USB
• Tubo de filtro + elemento de filtro (sobressalente)
• Medidor de fluxo
• Maleta de transporte
• Manual do usuário

Acessórios opcionais: conforme disponibilidade do fabricante.

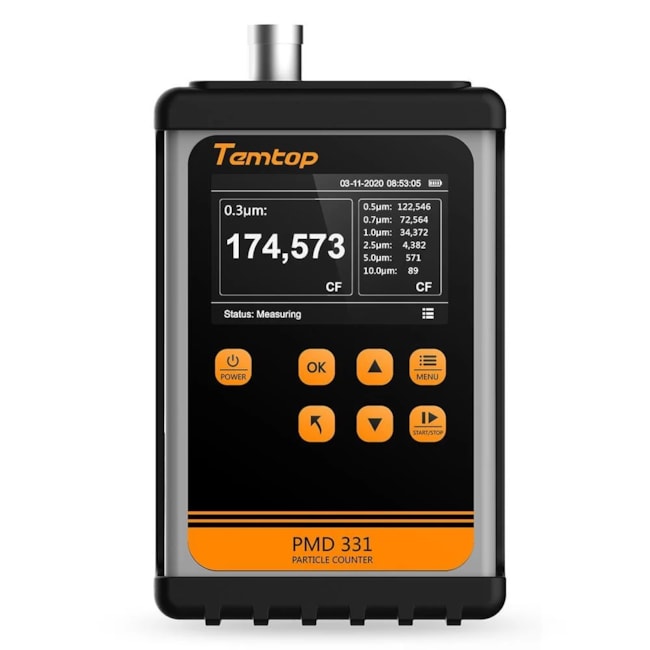

Visão Geral do Produto

• Duto de entrada
• Tela de exibição (LCD TFT 4,0”)
• Botões (7 teclas de operação)
• Porta de alimentação 8,4 V
• Porta serial RS-485 e Porta USB

Funções dos botões: Ligar/Desligar (pressão 2 s); Menu/OK/Voltar; Iniciar/Parar amostragem; Navegação ↑/↓ (também ajustam valores). :contentReference[oaicite:4]{index=4}

Operações

1) Ligar

1. Pressione e segure Power por 2 s para ligar. A tela de inicialização será exibida.
2. Após a inicialização, o instrumento entra na interface principal (sem iniciar medição por padrão, para economizar energia). :contentReference[oaicite:5]{index=5}

2) Medição (amostragem)

1. Pressione Start para iniciar a detecção. Por padrão, unidade de amostragem TC e tempo de 60 s (ajustável). A barra inferior mostra a contagem regressiva.
2. Modo padrão: amostragem contínua. Pressione novamente para pausar.

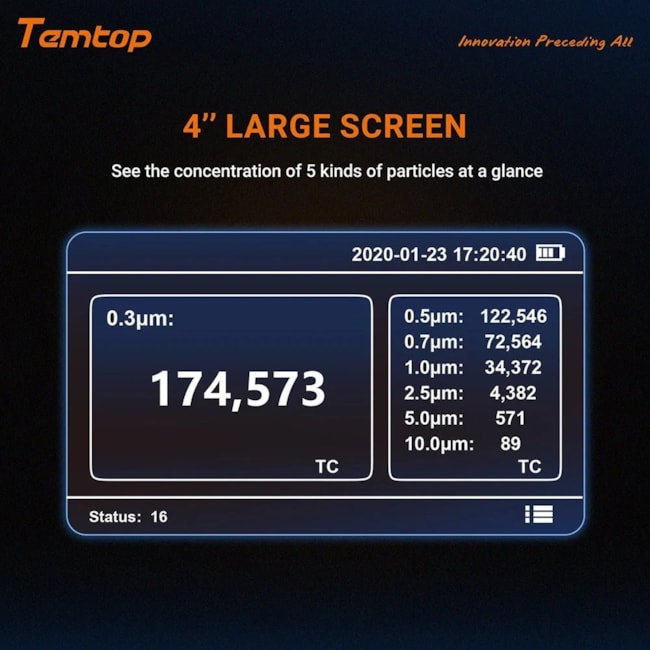

3. A caixa de exibição principal mostra 0,3 µm por padrão; use ↑/↓ para alternar o canal exibido. :contentReference[oaicite:6]{index=6}

Menu de Configurações

Acesse MENU → Configuração/Calibração/Histórico/Informações. Navegue com ↑/↓, confirme com OK, volte com Voltar. :contentReference[oaicite:8]{index=8}

3.1 Configuração do Sistema

• Hora/Data: ajuste e Salvar. :contentReference[oaicite:9]{index=9}
• Amostra:
  • Unidade: CF (pé³), L (litro), M³ (metro³), TC (contagem total no tempo).
  • Tempo: 3–60 s.
  • Modo: MANUAL (uma vez) ou CONTÍNUO (repetitivo automático).
  Confirme e Salvar. :contentReference[oaicite:10]{index=10}
• COM (RS-485): 9600, 19200 ou 115200 bps. :contentReference[oaicite:11]{index=11}
• Idioma: Inglês/Chinês. :contentReference[oaicite:12]{index=12}
• Brilho do LCD: níveis 1–3. :contentReference[oaicite:13]{index=13}
• Desligamento Automático: Ativar (~10 min) / Desativar. Observação: não atua durante a medição. :contentReference[oaicite:14]{index=14}

3.2 Calibração do Sistema

• Calibração Zero: instalar filtro na entrada de ar; processo com contagem regressiva de ~180 s. Ao concluir, o sistema confirma sucesso. :contentReference[oaicite:15]{index=15}
• Calibração de Fluxo: instalar medidor de fluxo na entrada; ajustar até 2,83 L/min; Salvar e sair. :contentReference[oaicite:16]{index=16}

3.3 Histórico de Dados

• Consulta: ver, paginar (ordem decrescente; mais recentes na última página).
• Download (USB): inserir pendrive; confirmar conexão; baixar; no PC, abrir pasta TEMTOP para visualizar/analisar.
• Exclusão: por mês ou total; confirme e aguarde retorno ao menu. :contentReference[oaicite:17]{index=17}

Protocolos e Comunicação

4.1 RS-485 (Modbus)

• Modos: Mestre-escravo; o PMD 331 é escravo.
• Tempos de silêncio: 3,5 caracteres entre mensagens; <1,5 entre bytes.
• Tamanho máx. PDU serial: 33 bytes (inclui endereço + CRC16).
• Tabelas de dados: Registros de entrada (RO, 16 bits) e de retenção (R/W, 16 bits). Itens bit-a-bit não suportados. :contentReference[oaicite:18]{index=18}

Funções suportadas

• 0x03 Ler registro de retenção
• 0x04 Ler registro de entrada
• 0x06 Escrever único registro de retenção
• 0x10 Escrever múltiplos registros de retenção

Serial: 8N1; baud 9600/19200/115200. :contentReference[oaicite:19]{index=19}

Mapa (resumo)

• Entrada (RO): 0x03–0x10 (pares Hi/Lo dos canais: 0,3; 0,5; 0,7; 1,0; 2,5; 5,0; 10 µm).
• Retenção (R/W): 0x00 (Endereço Modbus), 0x01 (Iniciar/Parar), 0x08–0x0D (Data/Hora), 0x0E (Protocol Switching V4/V3), 0x0F (Unidade de amostra), 0x10 (Tempo de amostra), 0x19–0x1E (Número de série). :contentReference[oaicite:20]{index=20}

Exemplos

• Ler dados: 0x04 a partir de 0x03, quantidade 0x0E (CRC exemplo: 0x95C1).
• Iniciar detecção: escrever 0x0001 em 0x01 com 0x06.
• Parar detecção: escrever 0x0000 em 0x01 com 0x06.
• Definir endereço Modbus: escrever 0x0003 em 0x00 com 0x06.
• Definir Data/Hora: 0x10 em 0x08 por 6 registros (ano, mês, dia, hora, minuto, segundo).
• Protocol switching: 0x0E: 0x00=V4 (padrão), 0x01=V3. :contentReference[oaicite:21]{index=21}

4.2 USB

Exportação de histórico conforme Histórico → Download; no PC, pasta TEMTOP. :contentReference[oaicite:22]{index=22}

Manutenção

5.1 Cronograma recomendado

Recomenda-se também calibração anual em fábrica e verificação preventiva (detector óptico, bomba/tubos, bateria). :contentReference[oaicite:23]{index=23}

5.2 Calibração de Zero — passos

1. Desrosqueie o duto de entrada (giro anti-horário).
2. Insira o filtro na entrada (observe a seta do fluxo).
3. Acesse Calibração → Zero e execute o procedimento.
4. Ao concluir, remova o filtro e recoloque a tampa do duto. :contentReference[oaicite:24]{index=24}

5.3 Calibração de Fluxo — passos

1. Desrosqueie o duto de entrada (anti-horário).
2. Instale o medidor de fluxo (a jusante).
3. Ajuste o botão de fluxo ao máximo; em Calibração de Fluxo, ajuste até 2,83 L/min e salve.
4. Remova o medidor e rosqueie a tampa. :contentReference[oaicite:25]{index=25}

5.4 Substituição do elemento de filtro

1. Desligue o monitor.
2. Remova a tampa traseira do filtro (moeda ou chave “U”).
3. Retire o elemento antigo (limpe o compartimento com ar comprimido, se necessário).
4. Insira o novo elemento e feche a tampa. :contentReference[oaicite:26]{index=26}

5.5 Manutenção anual

Executada na fábrica por pessoal especializado: limpeza do detector óptico, verificação de bombas e tubulações, ciclo/teste da bateria. :contentReference[oaicite:27]{index=27}

Solução de Problemas

Observação: siga os procedimentos de manutenção e calibração antes de acionar a assistência. :contentReference[oaicite:28]{index=28}

Especificações Técnicas

Sob condições normais de operação. :contentReference[oaicite:29]{index=29}

Termo de Garantia

Garantia de fabricação de 1 ano a partir da NF de fábrica, condicionada ao uso dentro das especificações e demais requisitos (não expor a sobretensão, choques mecânicos, remoção de etiquetas, etc.). Análise pela assistência técnica autorizada; garantia não cobre danos ao equipamento conectado, danos pessoais ou lucros cessantes. Custos de locomoção e afins quando in loco serão do cliente; remessas à fábrica com frete por conta do cliente; consertos em garantia não prorrogam o prazo. Contato: atendimento@elitechbrasil.com.br | +55 (51) 3939-8634. :contentReference[oaicite:30]{index=30}

Eliminação Correta

Eletrônicos devem ser descartados em pontos de coleta específicos; não descartar em aterros ou no lixo comum. Em caso de dúvida, contate o suporte do fabricante. :contentReference[oaicite:31]{index=31}
