E é por isso que, neste texto nós vamos ver quais são os diversos modelos de
microscópio óptico existente. Além disso, veremos quais são as são as principais características de cada modelo.
O que é um microscópio óptico?
Antes de comprar e fazer pesquisa de preços é muito importante saber mais sobre o equipamento. O
microscópio óptico é um aparelho criado para que seja possível a visualização de pequenas estruturas biológicas.
Com ele é possível ver objetos e seres vivos impossíveis de serem vistos a olho nu. Graças a isso, os microscópios foram muito importantes para a ciência e para a humanidade desde o seu surgimento.
Desde então surgiram diversos modelos de microscópios de que falamos posteriormente:
Microscópio Óptico modelos:
Adiante veremos modelos de
microscópios:
Microscópio composto ou óptico Esse modelo muito comum de microscópio utiliza dois tipos de lente ao mesmo tempo para que sejam ampliados os objetos de estudo.
Essas lentes são a lente objetiva e a lente ocular. A lente objetiva é aquela que tem uma distância focal de milímetros enquanto a ocular possui uma distancia focal de alguns centímetros.
Enquanto a lente objetiva possibilita uma imagem invertida e maior do objeto, essa imagem é vista de forma ampliada graças a lente ocular. Assim é possível o funcionamento deste tipo de microscópio. Esse modelo de microscópio também é amplamente conhecido como microscópio óptico.

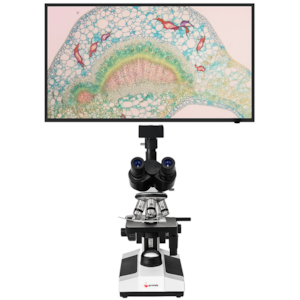

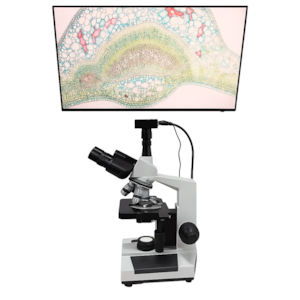

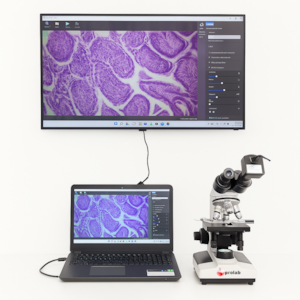

Microscópio digital Esse modelo de microscópio tem acoplada uma câmera para que as imagens vistas sejam também apresentadas em uma tela de vídeo. Esse modelo também é chamado de microscópio trinocular.
Por essa razão que o modelo trinocular é indicado especialmente para aqueles que querem realizar estudos e projetos que precisam de análise de imagens e provas do que foi visualizado.
Além disso, esse modelo é amplamente utilizado em salas de aula ou eventos já que permite a visualização para outras pessoas em uma tela.

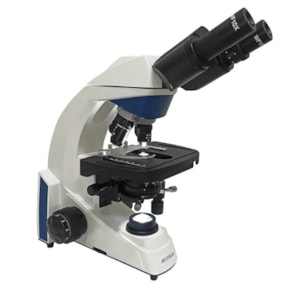

Microscópio biológico Esses modelos de microscópio são desenvolvidos para análise de material como células sanguíneas ou pele.
Ele é composto por uma platina desenvolvidas para acomodar lâminas microscópicas.
Microscópio contraste de fase Esse microscópio tem como objetivo tornar visível organismos que seriam impossíveis de serem vistos em microscópios como o microscópio óptico.
O contraste de fases gerado por esse microscópio garante que seja possível a visualização de organismos transparentes.
Microscópio de polarização Esse modelo de microscópio é muito utilizado em estudos da medicina, toxicologia dentre outras áreas.
Ele utiliza dois filtros polarizadores capazes de analisar um objeto com base em sua interação com a luz.
Microscópio ultravioleta Esse modelo de microscópio utiliza a luz ultravioleta para que objetos impossíveis de serem vistos a olho nu possam ser vistos. Ele também possibilita a análise de substâncias em organismos estudados.

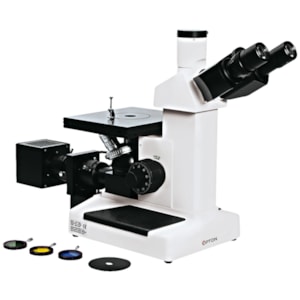

Microscópio Metalográfico Esse modelo de microscópio é comumente utilizado para a análise de matérias importantes para garantir a qualidade de processos industriais.
Microscópio USB Esse microscópio recente tem como objetivo funcionar como uma webcam, logo ele necessita ser conectado a um computador. Assim, não é necessário ao usuário olhar pelas lentes do microscópio, mas sim para a tela do computador.
Quantidades de lentes De acordo com as quantidades de lentes de um microscópio ele pode ser defino em três categorias:

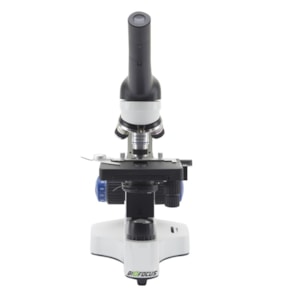

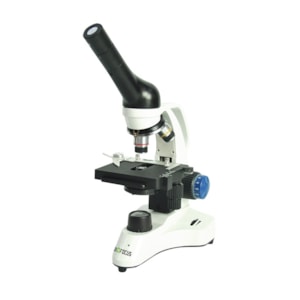

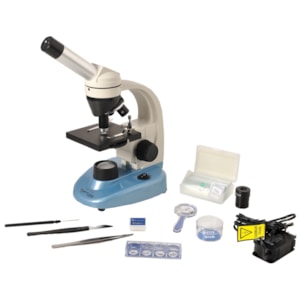

Monocular Esse é o modelo mais básico dentre os tipos de microscópio, isso porque ele apresenta somente uma lente.

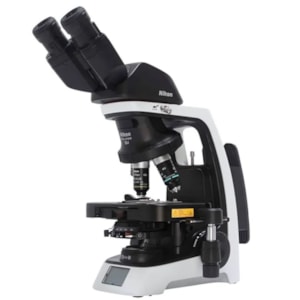

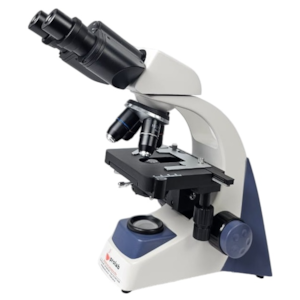

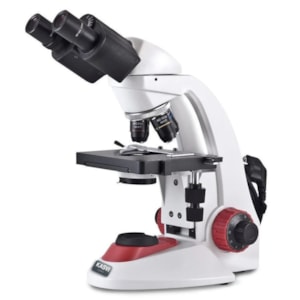

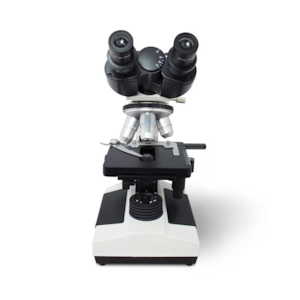

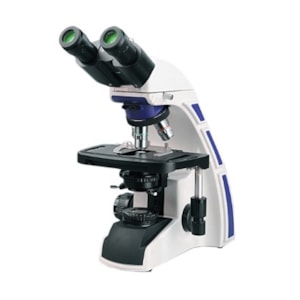

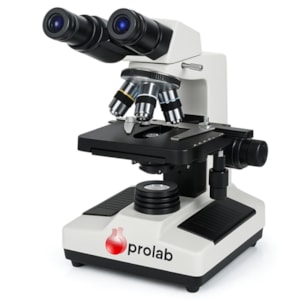

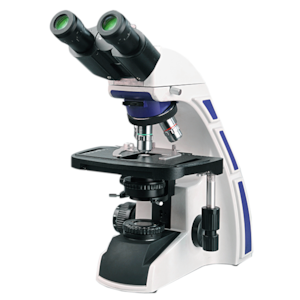

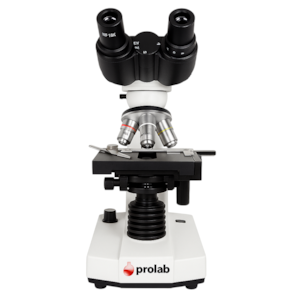

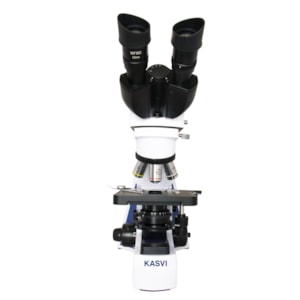

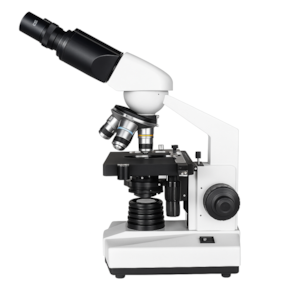

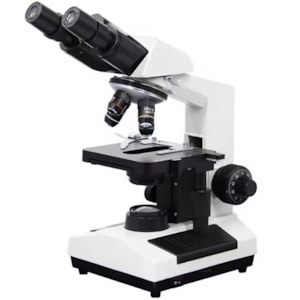

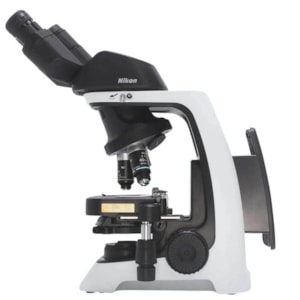

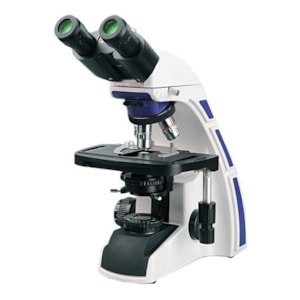

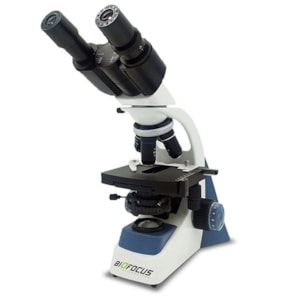

Binocular Esse modelo conta com duas lentes. Graças a isso ele é mais avançado e é utilizado em laboratórios e salas de aula avançadas.

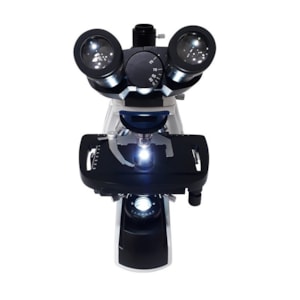

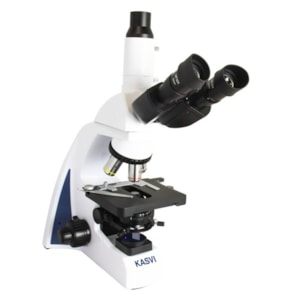

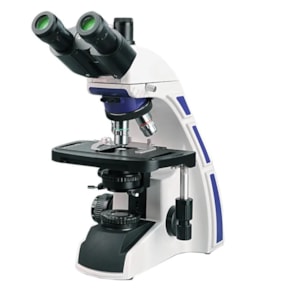

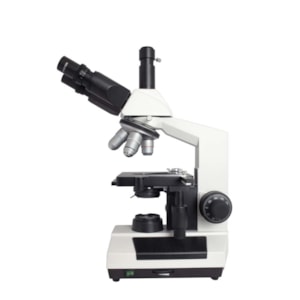

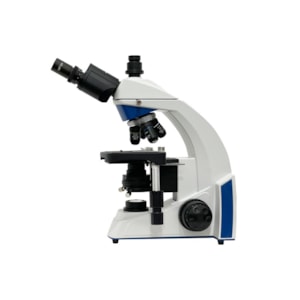

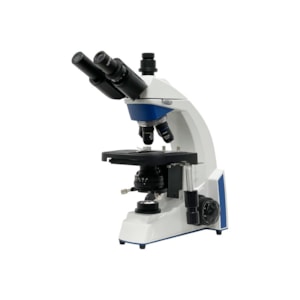

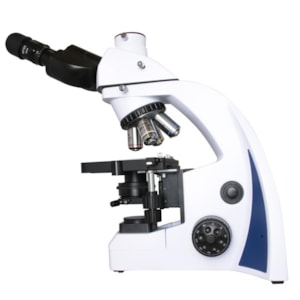

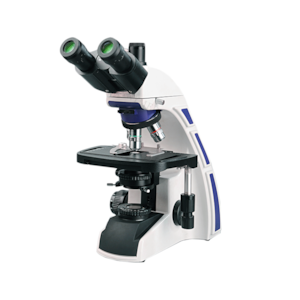

Trinocular Esse é o mais avançado dos modelos, uma vez que além de possuir duas lentes para visualização ainda possui aporte para projetar as imagens dos objetos estudados em telas de computadores e outros aparelhos eletrônicos.

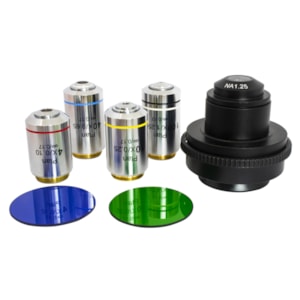

Sobre as objetivas do microscópio óptico.
Uma objetiva nada mais é do que uma lente composta, como uma lente normal, a única diferença é que elas são muito mais potentes em termos de abertura numérica, resolução e ampliação.
Nos microscópios, as objetivas são usadas principalmente com dois projetos ópticos: projetos conjugados finitos ou infinitos. Em um design óptico finito, a luz de um ponto é focada em outro ponto com a ajuda de alguns elementos ópticos. Em um design conjugado infinito, a luz divergente de um ponto é paralela.
Em um microscópio, a objetiva conjugada finita focaliza a luz do objeto (espécime mantido à distância de trabalho) no plano focal da ocular para que a ocular produza raios paralelos. Esses raios paralelos formam uma imagem em nossa retina por causa de nossa lente ocular! Esse design é implementado em quase todos os microscópios convencionais, pois é relativamente econômico.
Uma objetiva infinita coleta a luz de um objeto (mantida à sua distância de trabalho) e então forma um feixe paralelo que é finalmente focalizado no plano focal da ocular com um conjunto adicional de lentes chamadas de lentes tubulares.
A vantagem de usar este design óptico é que podemos inserir elementos ópticos extras, como polarizadores, placas de onda entre a lente do tubo e a objetiva sem alterar as propriedades do feixe. Além disso, a ampliação da objetiva pode ser variada* ajustando a posição da lente do tubo.
*note que a ampliação escrita em uma objetiva é baseada em uma distância focal fixa da lente do tubo. Por exemplo, os microscópios Nikon têm uma distância focal de lente de tubo fixo de 200 mm.
As objetivas do microscópio vêm em muitos designs diferentes. Três dos mais comuns são acromáticos, semiplanos e planacromáticos.
Em uma
objetiva acromática, que é o tipo mais comum, existe uma lente acromática. As objetivas acromáticas corrigem a cor e têm um campo plano no centro de 65% da imagem. Isso não quer dizer que os 35% externos da imagem ficarão embaçados - isso significa apenas que, se houver aberrações, elas ocorrerão nos 35% externos da imagem.
Um semiplano, ou objetiva
semiplano-acromática é um intermediário entre o objetivo acromático e o objetivo do plano. Os objetivos semiplanos (às vezes também chamados de microplanos) têm um campo plano de 80%.
Uma objetiva
planacromática corrige melhor a cor e a aberração esférica do que a objetiva semiplana ou acromática. Os objetivos do plano têm um campo plano sobre o centro de 95% da imagem.

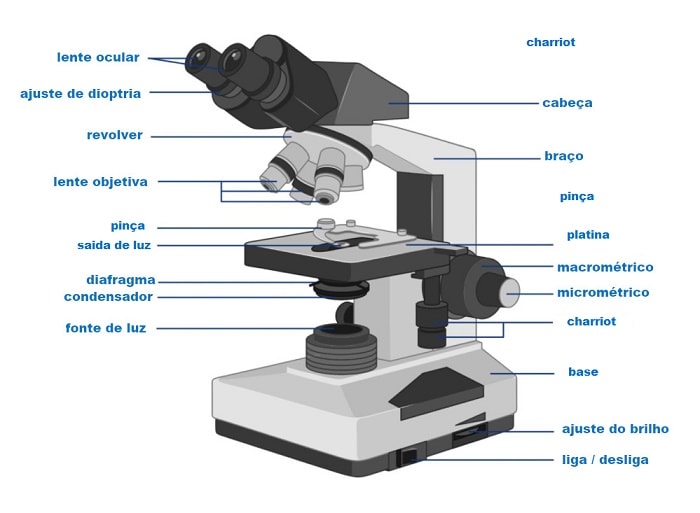

Quais são as partes mais comuns de um microscópio óptico?
Os microscópios são geralmente compostos de peças estruturais para segurar e apoiar o microscópio e seus componentes e as peças ópticas que são usadas para ampliação e visualização das imagens do espécime. Esta descrição define as partes de um microscópio e as funções que desempenham para permitir a visualização de espécimes.
Cabeça – Também conhecida como corpo, ela carrega as partes ópticas na parte superior do microscópio.
Base – Funciona como suporte para microscópios. Ele também carrega iluminadores microscópicos.
Braços – Esta é a parte que conecta a base e a cabeça e o tubo da ocular à base do microscópio. Dá suporte à cabeça do microscópio e também é usado para transportar o microscópio. Alguns microscópios de alta qualidade têm um braço articulado com mais de uma articulação, permitindo mais movimento da cabeça microscópica para melhor visualização.
Condensador - O condensador é para focar a luz, que passa do iluminador microscópico para a amostra. Este condensador está localizado logo abaixo do diafragma. Este diafragma é uma das partes importantes do microscópio que ajudará a obter uma imagem precisa e nítida. O condensador tem um poder de ampliação de 400X e acima.
Ocular – também conhecido como ocular. esta é a parte usada para olhar através do microscópio. É encontrado no topo do microscópio. Sua ampliação padrão é de 10x com uma ocular opcional com ampliações de 5X a 30X.
Tubo da ocular – é o suporte da ocular. Ele carrega a ocular logo acima da lente objetiva. Em alguns microscópios, como os binóculos, o tubo da ocular é flexível e pode ser girado para visualização máxima, para variação de distância. Para microscópios monoculares, eles não são flexíveis.
Lentes objetivas – Estas são as principais lentes usadas para visualização de espécimes. Eles têm um poder de ampliação de 40x-100X. Existem cerca de 1-4 lentes objetivas colocadas em um microscópio, sendo que algumas são raras voltadas para frente e outras voltadas para a frente. Cada lente tem seu próprio poder de ampliação.
Revolver - também conhecida como a torre giratória. Ele segura as lentes objetivas. É móvel, portanto, pode girar as lentes objetivas, dependendo do poder de ampliação da lente.
Os botões de ajuste micrométrico e macrométrico – Estes são botões que são usados para focar o microscópio. Existem dois tipos de botões de ajuste, ou seja, botões de ajuste fino (micrométrico) e botões de ajuste grosso (macrométrico)
Platina – Esta é a seção na qual a amostra é colocada para visualização. Eles têm clipes da platina que prendem as lâminas de amostra no lugar. A platina mais comum é uma platina mecânica, que permite o controle dos slides movendo os slides usando os botões mecânicos da platina em vez de movê-lo manualmente.
Fonte de luz: Fornece luz para visualizar a amostra
Abertura – Este é um orifício na platina do microscópio, através do qual a luz transmitida da fonte atinge a platina.
Iluminador microscópico – Esta é a fonte de luz do microscópio, localizada na base. É usado em vez de um espelho. ele captura a luz de uma fonte externa de baixa tensão de cerca de 100v.

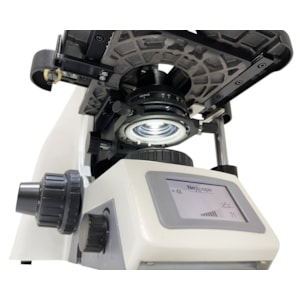

Condensador – São lentes usadas para coletar e focalizar a luz do iluminador na amostra. Eles são encontrados sob o palco ao lado do diafragma do microscópio. Eles desempenham um papel importante para garantir que imagens nítidas sejam produzidas com uma alta ampliação de 400X e acima. Quanto maior a ampliação do condensador, maior a clareza da imagem.
Microscópios mais sofisticados vêm com um condensador Abbe que tem uma alta ampliação de cerca de 1000X a 1600X
Diafragma – também é conhecido como íris. É encontrado sob o palco do microscópio e seu papel principal é controlar a quantidade de luz que atinge o espécime. É um aparelho ajustável, controlando assim a intensidade da luz e o tamanho do feixe de luz que chega ao espécime.
Para microscópios de alta qualidade, o diafragma vem acoplado a um condensador Abbe e, combinados, são capazes de controlar o foco e a intensidade da luz que atinge a amostra.
Botão de foco do condensador – este é um botão que move o condensador para cima ou para baixo, controlando assim o foco da luz na amostra.

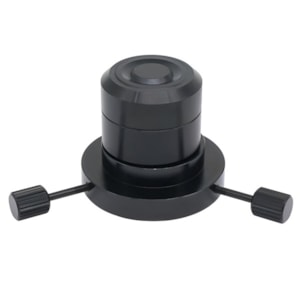

Condensador Abbe – este é um condensador especialmente projetado em microscópios de alta qualidade, o que torna o condensador móvel e permite ampliação muito alta acima de 400X. Microscópios de alta qualidade normalmente têm uma abertura numérica maior do que as lentes objetivas.
O batente do rack – Controla a distância que os estágios devem percorrer evitando que a lente objetiva se aproxime demais da lâmina da amostra, o que pode danificar a amostra. Ele é responsável por evitar que a lâmina da amostra suba muito e atinja a lente objetiva.
Modelos disponíveis na Loja Prolab. Em nosso catálogo, existem alguns modelos de microscópios disponíveis. Você pode encontrar os nossos modelos disponíveis acima.
Microscópios: conheça as variações de modelos Neste artigo nós vimos quais são os principais modelos de
microscópios disponíveis na Prolab. Bem como quais são as suas principais características e diferenças.
Com isso, esperamos poder te auxiliar no entendimento de cada modelo e a escolher qual se encaixa melhor para suas necessidades.
