AK121 Max — Medidor Óptico de Oxigênio Dissolvido (OD) | Modo de Uso

O AK121 Max é um medidor portátil de oxigênio dissolvido com sonda óptica e leitura de temperatura, indicado para aquicultura, tratamento de efluentes, controle de processos e laboratórios. Abaixo você encontra o modo de uso passo a passo, manutenção, configurações e especificações para operação segura e precisa.

1) Especificações

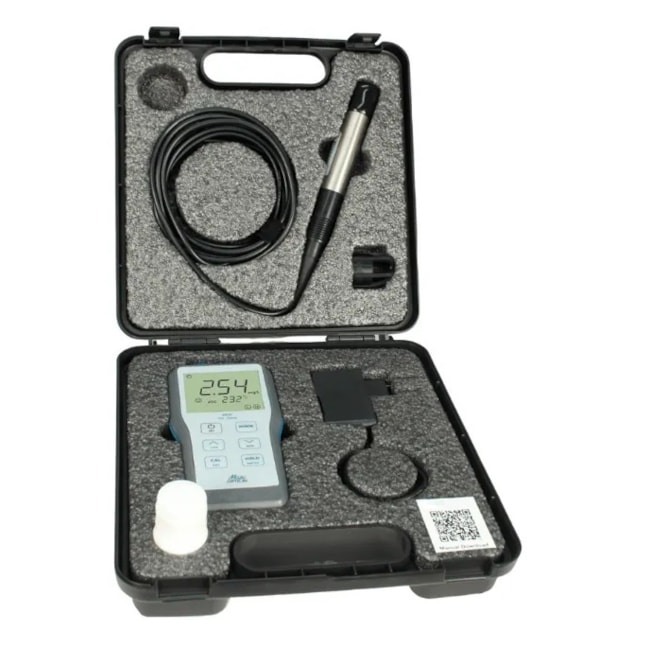

2) Itens inclusos e opcionais

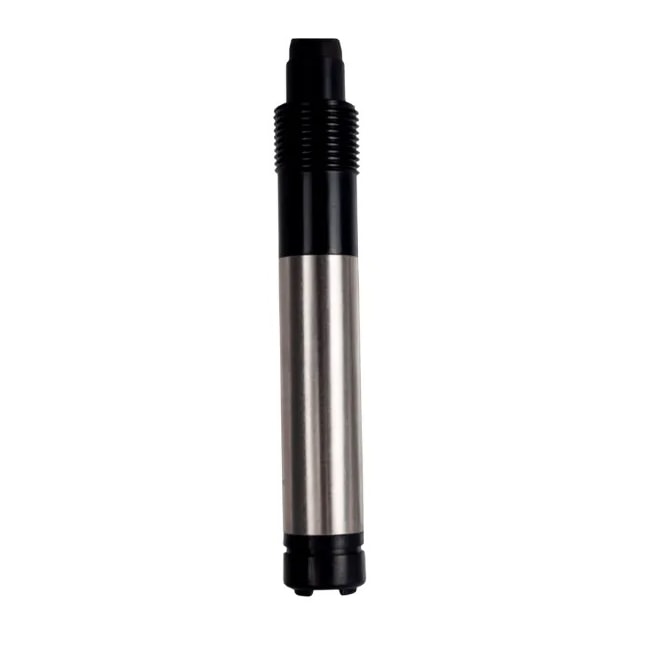

• Sonda óptica de OD (AK1030)

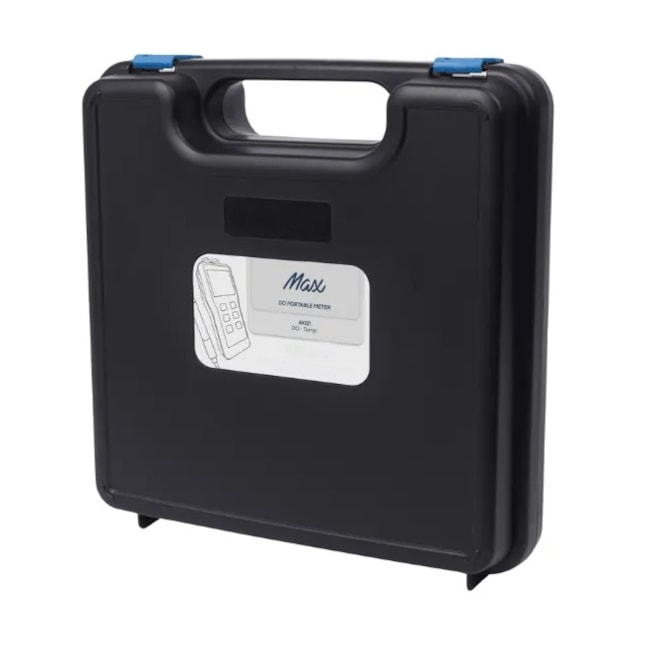

• Maleta de armazenamento e transporte
• Amostra de sulfito de sódio 5%
• Carregador 9 Vdc (AK1076)

Vendido separadamente: Solução de sulfito de sódio 5% (250 mL — AK4532).

3) Apresentação

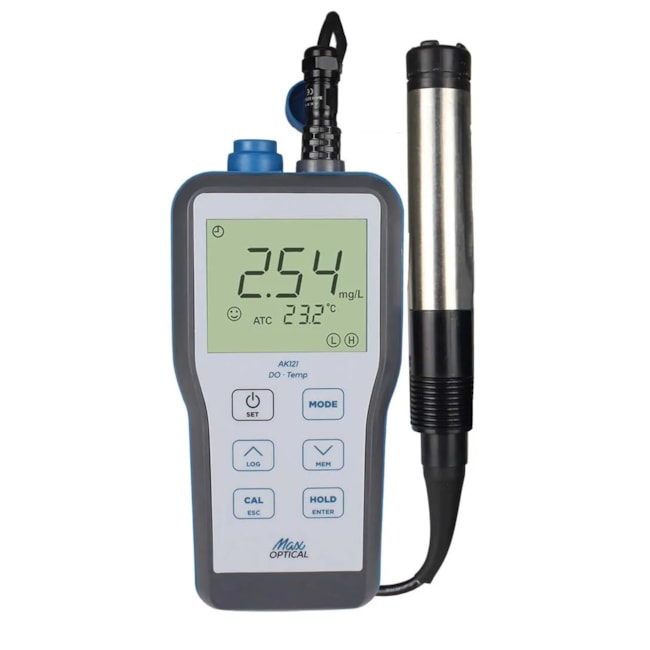

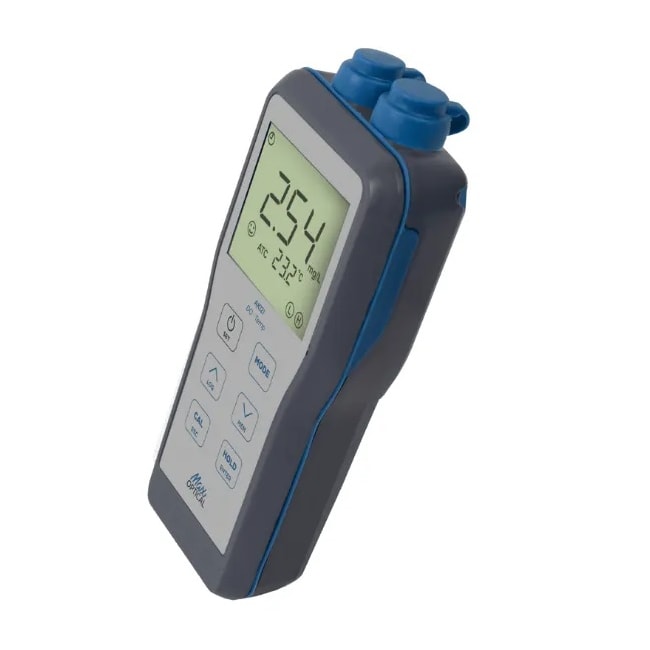

3.1 Vista frontal

1. Conector Jack (carregador)
2. Conector da sonda de OD (óptica)
3. Display
4. Botão Mode
5. Botão Baixo/Mem
6. Botão Hold/Enter
7. Botão Cal/Esc
8. Botão Cima/Log
9. Botão On/Off/Set

3.2 Visor LCD — indicadores

• Desligamento automático ativo
• Modo de ajuste/calibração ativo
• Congelamento de leitura ativo
• Indicação de bateria fraca
• Unidades: mg/L, %, ppt; temperatura em °C/°F
• Pontos de ajuste: 100% e 0%
• Compensação de temperatura: MTC (manual) / ATC (automática)
• RM/M+ (registros), estabilização de medição e valor de OD

4) Instruções de operação

4.1 Conexão da sonda

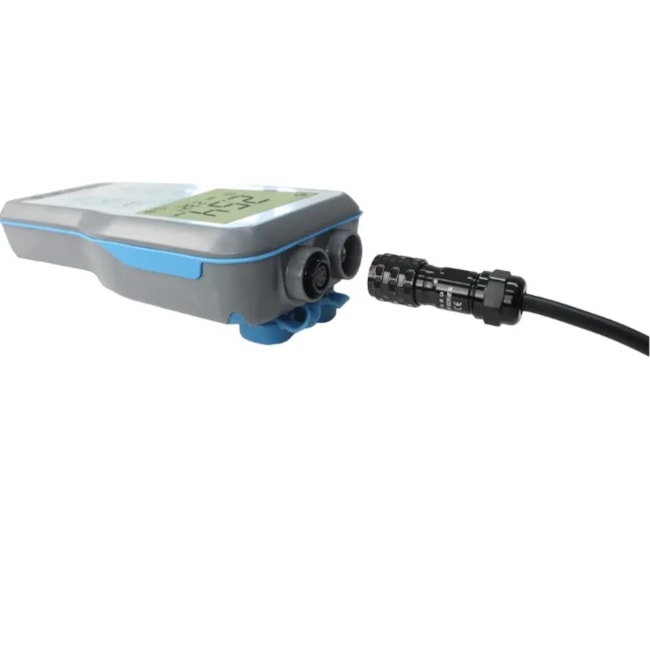

1. Remova a proteção dos conectores puxando-a cuidadosamente;
2. Localize o conector da sonda de OD (lado direito visto de frente);
3. Alinhe as marcas vermelhas e pressione o conector até ouvir o “clique”.

4.2 Ligar/Desligar

• Pressione brevemente On/Off (Set) para ligar/desligar.
• Na inicialização, o display mostra a versão do firmware e o nível de bateria.
• Se a sonda estiver conectada, a leitura em tempo real aparece em ~5 s.

Notas importantes: (1) Se houver falha de comunicação com a sonda, o nível de bateria permanece fixo no visor — reconecte a sonda e reinicie o medidor; (2) O instrumento é ajustado em fábrica: não são necessárias calibrações periódicas. Faça ajustes somente se houver desvio acima da exatidão; (3) Após iniciar, a leitura exibida corresponde ao ambiente da sonda.

4.3 Troca de unidade — % e mg/L

Pressione brevemente Mode para alternar a unidade entre % (saturação) e mg/L.

4.4 Medição

1. Disponibilize o equipamento conforme este manual e conecte a sonda;
2. Retire a capa de proteção/ajuste da ponta da sonda puxando-a;
3. Insira a sonda cuidadosamente na amostra a medir;
4. Aguarde a estabilização e leia o valor no display;
5. Ao final, enxágue a sonda com água destilada e armazene-a a seco.

4.5 Ajuste (correção de leitura)

O ajuste não é periódico. Realize apenas se houver desvio comprovado. Sempre execute o ajuste com o instrumento medindo em %.

Ajuste em 100%

1. Higienize a sonda; verifique se não há resíduos na ponta;
2. Na capa de borracha da sonda, verifique se há algodão umedecido com água destilada;
3. Se estiver seco, umedeça novo algodão e coloque na extremidade inferior da capa;
4. Recoloque a capa na ponta da sonda sem contato do algodão com a membrana;
5. Aguarde ≥ 60 minutos;
6. Ligue o instrumento, pressione Cal/Esc (indicador CAL no visor);
7. Após estabilizar, pressione Hold/Enter para iniciar a contagem de 400 s;
8. Ao término, o valor é salvo como 100%; pressione Cal/Esc para sair;
9. Verifique o ícone H aceso no display.

Ajuste em 0%

1. Higienize a sonda e remova a capa;
2. Prepare um copo com sulfito de sódio 5% suficiente para cobrir a ponta ou use o frasco da amostra enviada;
3. Ligue o instrumento, mergulhe a sonda e aguarde 3 minutos;
4. Com a leitura estável e < 50% de O.D., pressione Cal/Esc (entra em modo de ajuste);
5. Após estabilizar, pressione Hold/Enter e aguarde a contagem de 400 s;
6. Ao término, o valor é salvo como 0%; pressione Cal/Esc para sair;
7. Verifique o ícone L aceso no display.

Enquanto a leitura de O₂ não estiver estável, o ajuste não é confirmado.

5) Funções adicionais

5.1 Registro das medições

Salvar na memória

1. Após estabilizar a leitura, mantenha ↑ pressionado até surgir “M+” seguido do número do registro.

Capacidade: 100 registros (ao exceder, indica “Full”).

Visualizar registros

1. No modo de medição, mantenha pressionado o botão RM (aparece “RM” + número do último registro);
2. Navegue com ↑ e ↓;
3. Para alternar valores, pressione brevemente Mode;
4. Para retornar, pressione Cal/Esc.

Apagar todos os registros

1. No modo de medição, mantenha On/Off (Set) pressionado para entrar em configuração (P01);
2. Vá até P06 CLr com ↑/↓ e pressione Hold/Enter;
3. Confirme em YES com Hold/Enter. O instrumento retorna à tela de medição.

5.2 Iluminação do visor (Backlight)

1. Entre no modo de configuração (P01);
2. Acesse P05 bL e pressione Hold/Enter;
3. Selecione On (ativar) ou OFF (desativar) e confirme com Hold/Enter;
4. Pressione Cal/Esc para voltar à medição.

5.3 Restauração dos padrões de fábrica

1. Entre em configuração (P01) e navegue até P08 rSt;
2. Pressione Hold/Enter → confirme em Yes com Hold/Enter;
3. Após retornar à tela de medição, desligue e ligue o instrumento.

5.4 Desligamento automático (APO)

1. Entre em configuração (P01) e vá a P07 APO;
2. Com ↓/↑, selecione On (habilitar) ou OFF (desabilitar) e confirme com Hold/Enter;
3. Retorne com Cal/Esc.

6) Configurações

Para acessar o menu de parâmetros, no modo de medição mantenha pressionado On/Off (Set). Use ↑/↓ para navegar, Hold/Enter para acessar/confirmar e Cal/Esc para voltar.

• P01 ALt — Compensação manual de altitude (até +1999 m)
• P02 SAL — Compensação manual de salinidade (até +100 ppt)
• P03 AdJ — Offset de temperatura (± 5,0 °C, a partir do valor medido)
• P04 Und — Unidade de temperatura (°C / °F)
• P05 bL — Backlight (On/Off)
• P06 CLr — Apagar todos os registros (YES)
• P07 APO — Desligamento automático (On/Off)
• P08 rSt — Reset dos padrões de fábrica (Yes)

6.1 Padrões de fábrica

7) Manutenção

7.1 Limpeza da sonda

1. Com pano macio umedecido em água, remova toda sujeira da ponta da sonda (sem abrasivos/solventes químicos);
2. Se o algodão da capa estiver com resíduos, descarte-o e substitua por um novo do mesmo tamanho, sempre umedecido em água destilada.

7.2 Recarga da bateria

1. Quando aparecer o ícone de bateria fraca ou “bat”, recarregue;
2. Desligue o instrumento e conecte o carregador ao conector do medidor;
3. Conecte o carregador à tomada e ligue pelo botão On/Off (Set);
4. Acompanhe no display o percentual de carga em tempo real até 100%;
5. Desconecte o carregador da tomada e do instrumento e religue-o.

7.3 Descarte de baterias e eletrônicos

Este produto contém bateria e componentes eletrônicos. Não descarte com resíduos comuns; entregue em ponto de coleta autorizado, conforme legislação local.
