Manual do Usuário — Microscópio Prolab Eco

Sumário

1. Conteúdo
2. Informações gerais
   1. Responsabilidades
   2. ANVISA
   3. Sobre este manual
3. Descrições
   1. Especificações técnicas
   2. Apresentação do equipamento
      1. Descrição das Peças
      2. Aplicação
      3. Principais Características do Equipamento
4. Operação do equipamento
   1. Instruções de instalação
      1. Recebimento, transporte e Armazenamento
   2. Instruções de operação
      1. Inicialização
      2. Ajuste de Distância Interpupilar
      3. Focalização do microscópio
      4. Ajuste dióptrico para alterações visuais
      5. Ajuste do Brilho
      6. Alterar a Ampliação
5. Advertências e precauções
   1. Instruções de segurança para utilização do óleo de imersão
6. Manutenção e cuidados
   1. Manutenção geral
   2. Substituição da lâmpada Led
   3. Substituição da Objetiva
   4. Manutenção preventiva
7. Solução de problemas
8. Garantia
9. Considerações finais
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
25.
26.
27.
28.
29.
30.
31.
32.
33.
34.
35.
36.
37.
38.
39.
40.

1. Conteúdo

1.1 Modelo

1.2 Itens inclusos

2. Informações gerais

2.1 Responsabilidades

Origem: China


2.2 ANVISA

Não passível de regulamentação.

2.3 Sobre este manual

Este manual contém orientações para que o usuário responsável possa utilizar o equipamento de forma simples e segura. Quaisquer outras informações ou suporte podem ser solicitados através dos canais de comunicação Kasvi.

3. Descrições

3.1 Especificações técnicas

3.2 Apresentação do equipamento

3.2.1 Descrição das Peças

(Conforme ilustrações do manual.)

3.2.2 Aplicação

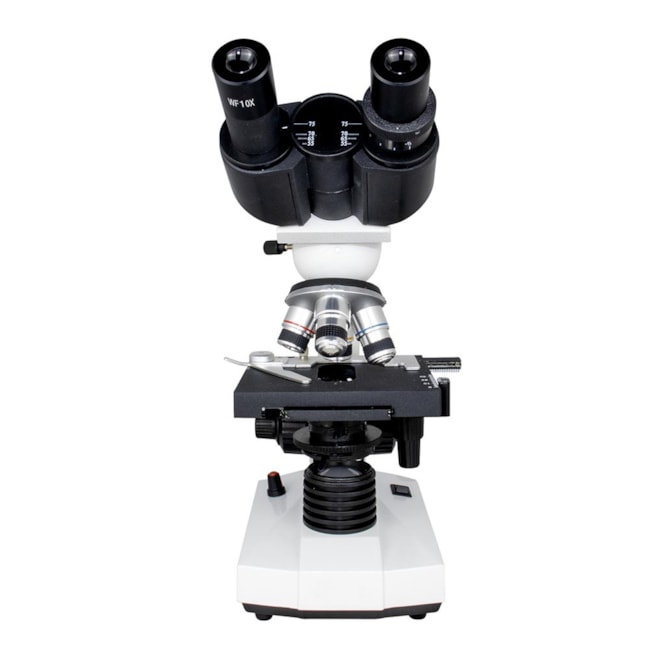

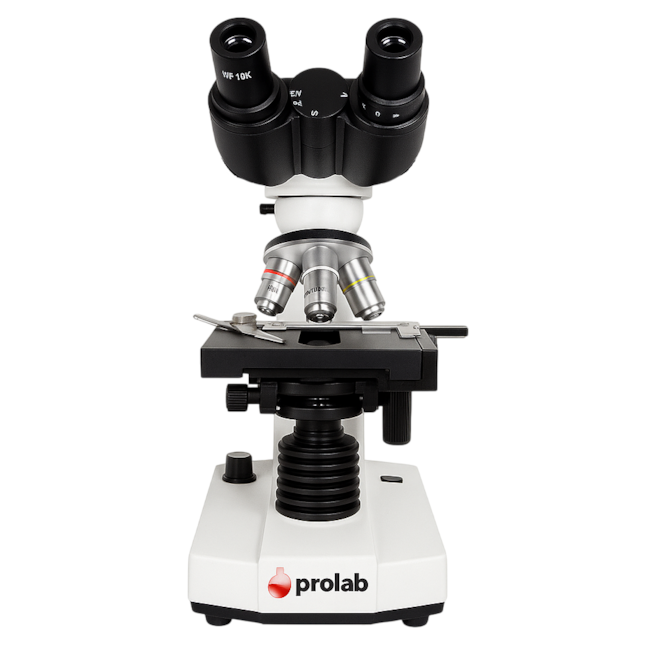

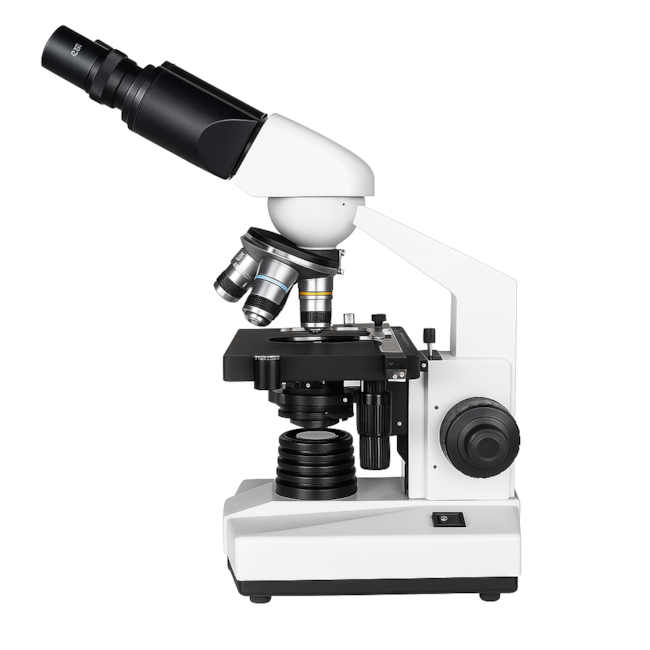

O Microscópio Binocular Prolab Eco foi desenvolvido para observação microscópica de amostras finas com o uso de transmissão de luz visível. Para uso profissional.

3.2.3 Principais Características do Equipamento

• Cabeçote: inclinado a 30° com rotação
• Oculares (campo amplo): WF 10× (15 mm) / WF 16× (13 mm)
• Revólver: quádruplo
• Objetivas (em acrílico): 4×, 10×, 40×, 100× (óleo) — acromáticas
• Foco: coaxial grosso e fino
• Platina: retangular, com camada mecânica
• Condensador: Abbe – 1,25 N.A.
• Corpo: fabricado em alumínio
• Diafragma: com suporte de filtro
• Iluminação: LED 1 W (6000 K) com controle de intensidade
• Fonte de alimentação: AC/DC 100–240 V — 50/60 Hz

4. Operação do equipamento

4.1 Instruções de instalação

4.1.1 Recebimento, transporte e Armazenamento

• A caixa de transporte original com revestimento interno de isopor deve ser guardada para utilização posterior, caso haja necessidade de envio para reparo e/ou devolução.
• Ao desembalar, verificar se todos os componentes estão de acordo com a lista de remessa.
• Observar os requisitos de temperatura para transporte e armazenagem, conforme especificações contidas neste manual.
• Configurar, utilizar e armazenar o microscópio sobre uma bancada plana e firme.

Antes de instalar e utilizar o Microscópio Prolab Eco, ler de forma criteriosa as Instruções de Uso. Ao desembalar e manusear, não tocar nas superfícies óticas.

• Remover o microscópio da embalagem de transporte e colocá-lo sobre a bancada de trabalho.
• Guardar a embalagem original para armazenagem futura do equipamento ou para devolução.
• Colocar as oculares no tubo binocular.
• Certificar-se de que a tensão de alimentação é adequada e, então, conectar o plugue do microscópio à tomada.
• Ligar o microscópio (botão ON/OFF). Dica: ajustar a intensidade da luz para o mínimo e, então, ligar ou desligar o botão ON/OFF.
• Ajustar o iluminador para a intensidade desejada.
• Ao finalizar, desligar o microscópio e cobri-lo com a capa protetora.

4.2 Instruções de operação

4.2.1 Inicialização

• Antes de usar o microscópio, ajustar o controlador de intensidade da luz para o mínimo. Isto deve ser feito sempre que ligar ou desligar o microscópio, para prolongar a vida útil da lâmpada.
• Ligar (ON).
• Girar o controlador de iluminação até que a imagem esteja iluminada.
• A intensidade da luz pode ser ajustada de acordo com a objetiva em uso ou com o tipo de preparação a ser observada.

4.2.2 Ajuste de Distância Interpupilar

Girar os tubos oculares de forma simétrica para ajustar a distância entre os tubos, de acordo com a distância interpupilar individual do usuário. O ajuste está correto quando é possível observar apenas um círculo ao olhar através das duas oculares.

4.2.3 Focalização do microscópio

• Girar o revólver e colocar a objetiva 4× na direção óptica, certificando-se do encaixe adequado.
• Girar o macrométrico até que a platina esteja na posição mais baixa.
• Colocar a amostra microscópica sobre a platina, com a lamínula virada para cima.
• Abrir a presilha do mecanismo, apoiar a lâmina no suporte e soltar a presilha devagar até que a lâmina esteja bem fixada.
• Certificar-se de que a amostra esteja na direção óptica movendo a platina pelos controles X/Y (Charriot).
• Observando pela ocular, girar o botão macrométrico até focalizar a amostra.
• Reajustar o foco pelo botão micrométrico até que a imagem fique nítida.

4.2.4 Ajuste dióptrico para alterações visuais

• Com o olho direito, olhar através do tubo ocular direito e ajustar a nitidez usando o micrométrico.
• Com o olho esquerdo, olhar pelo tubo ocular esquerdo e girar o ajuste de dioptria do tubo ocular esquerdo até a nitidez desejada (sem usar o micrométrico).

4.2.5 Ajuste do Brilho

• Colocar uma lâmina de amostra na platina e fixá-la.
• Girar o revólver para a objetiva desejada na direção óptica.
• Ajustar a abertura do diafragma para corresponder a cada objetiva.
• Levantar o condensador para definir o campo de visão mais claro.
• Ajustar a intensidade da iluminação no controle do suporte.

4.2.6 Alterar a Ampliação

• Posicionar a objetiva 10× na direção óptica e reajustar levemente o foco.
• Ao alternar para 40× e 100×, fazê-lo com cuidado para evitar contato das objetivas com a lâmina.
• Para máxima resolução com a 100×, aplicar óleo de imersão entre a lâmina e a lente frontal da objetiva (usar apenas uma gota).
• Se surgirem bolhas, removê-las girando o revólver em ambas as direções algumas vezes.
• Após o uso, limpar todas as peças que tiveram contato com óleo de imersão com pano macio de algodão levemente umedecido com xileno; não permitir secagem do óleo na lente.

5. Advertências e precauções

Ao utilizar o Microscópio Prolab Eco, seguir as instruções de segurança:

• O fabricante não se responsabiliza por uso fora do escopo deste manual.
• Manutenção/reparo por pessoal não autorizado anula a garantia.
• Usuários devem receber instruções de operação e práticas seguras; posicionar o microscópio em bancada plana e firme.
• Como instrumento de precisão, a operação inadequada pode reduzir o desempenho.
• A fonte de energia está integrada: tensão da rede entre 100–240 V – 60 Hz.
• Descarte conforme legislação ambiental (Política Nacional de Resíduos Sólidos, Lei nº 12.305).
• Conectar a tomada com aterramento; não usar extensão sem aterramento.
• Em falhas elétricas, desligar e desconectar; não usar novamente; contatar o SAC Kasvi.
• Desligar da tomada antes de abrir para substituição de lâmpada/fusível; usar fusível indicado.

5.1 Instruções de segurança para utilização do óleo de imersão

• Evitar contato com pele, olhos e roupas.
• Pele: lavar com água e sabão até remoção completa.
• Olhos: enxaguar com água por pelo menos 5 minutos; persistindo irritação, procurar auxílio médico.
• Descartar adequadamente; não despejar na rede de esgoto.

O microscópio não possui proteção especial contra corrosivos, amostras infecciosas, tóxicas ou radioativas. Seguir normas pertinentes e de prevenção de acidentes.

6. Manutenção e cuidados

6.1 Manutenção geral

Desconectar o microscópio antes de qualquer modificação.

Entrar em contato com a Kasvi para manutenção/reparo não descritos neste manual.

• Desligar após o uso, aguardar resfriar e cobrir com a capa.
• Não operar em umidade > 80%.
• Remover poeira das lentes com pincel/bulbo/lenços umedecidos para lentes.
• Usar lenços/limpadores apropriados; nunca limpar lente com lenço seco.
• Para manchas de óleo (inclui óleo de imersão e digitais), usar mistura etanol–éter ou limpador específico.
• Limpar a lente em movimentos circulares do centro para as bordas.

6.2 Substituição da lâmpada LED

Nota: Desconectar e aguardar resfriamento antes de manipular a lâmpada.

• Posicionar o microscópio de lado.
• Soltar os parafusos dos pés de borracha.
• Retirar a base com cuidado para não danificar lâmpada/condensador/iluminador.
• Remover a lâmpada LED e inserir nova (não tocar diretamente com os dedos).

6.2.1 Substituição da Objetiva

• Desligar o equipamento e mover a platina totalmente para baixo.
• Girar o revólver para levar a objetiva a ser substituída à posição lateral.
• Desrosquear e remover a objetiva.
• Rosquear a nova objetiva e apertar de forma justa.
• Se for primeira instalação, remover proteção contra poeira do conjunto.

6.3 Manutenção preventiva

Usar gaze para limpar delicadamente as partes de vidro; para digitais/óleo, umedecer levemente com xilol ou solução 3:7 de etanol:éter.

Nota: Etanol e éter são voláteis; manter longe de fogo/faíscas; usar em área ventilada.

• Não usar solventes orgânicos em elementos não ópticos; se necessário, usar detergente neutro.
• Se houver respingos, desligar imediatamente e limpar.
• Não desmontar partes não indicadas neste manual.
• Quando fora de uso, manter coberto.

Manutenção preventiva feita conforme instruções não elimina a garantia e prolonga a vida útil.

7. Solução de problemas

8. Condições de armazenamento, conservação e manipulação

9. Garantia

A Prolab garante que este produto, em condições normais de operação, não apresenta defeitos por um período de 12 meses a partir da data de compra. Assistência técnica exclusivamente pela Kasvi. Exclui danos por transporte, mau uso, descuido ou negligência. Responsabilidade limitada à comprovação do defeito dentro dos termos. Reivindicações devem ser apresentadas em até um ano do recebimento da unidade.

10. Considerações finais

A reprodução de qualquer parte deste manual, em qualquer formato, sem consentimento por escrito, é proibida. O conteúdo está sujeito a alterações sem aviso prévio. Em caso de erros, a Kasvi solicita ser informada. A Kasvi não assume responsabilidade por erros neste manual ou por consequências decorrentes.
