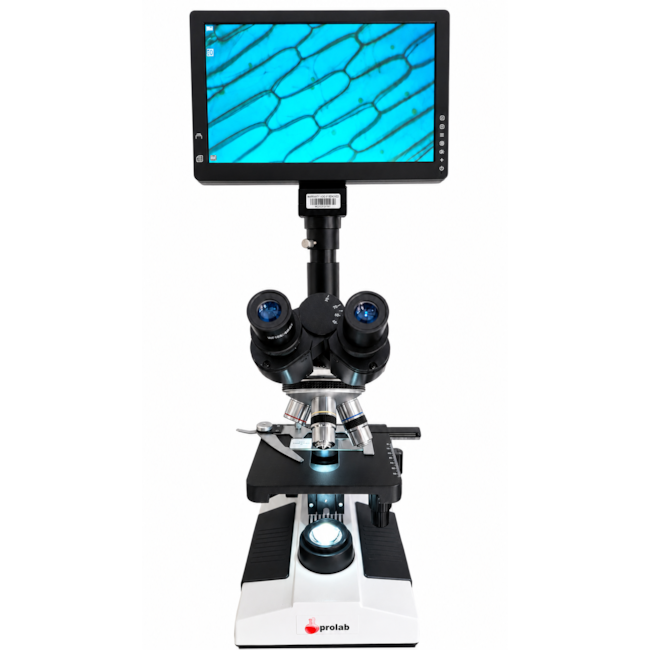

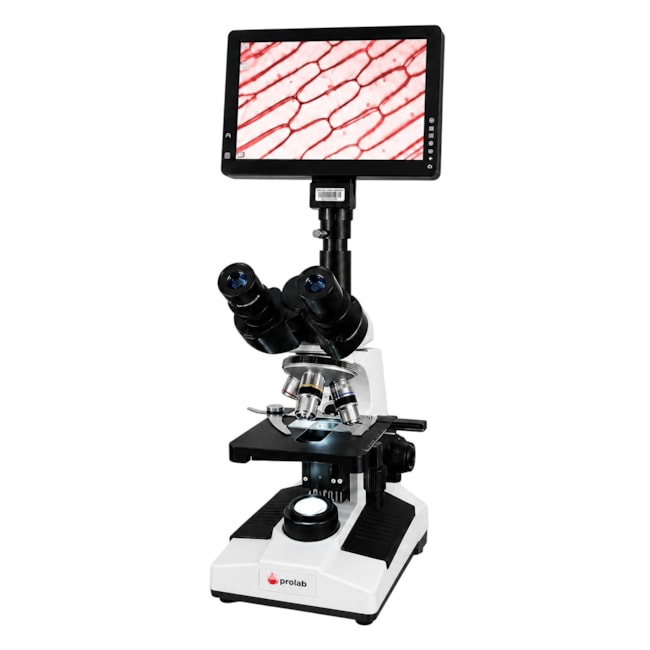

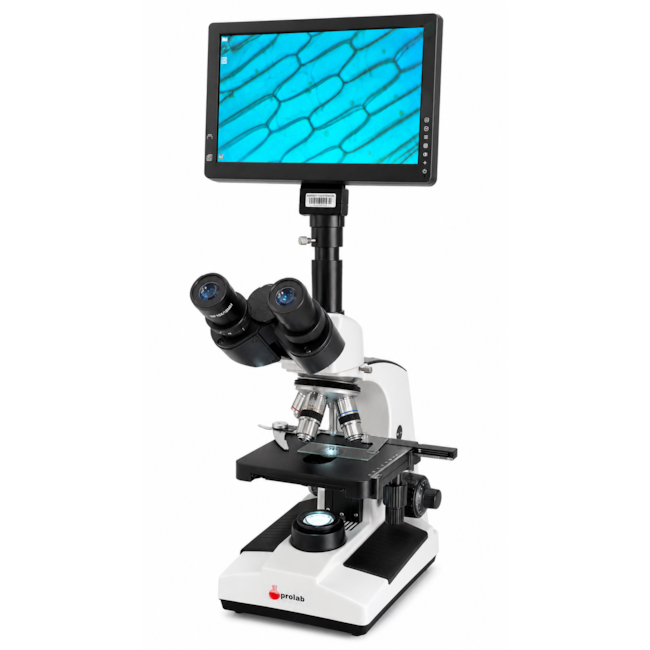

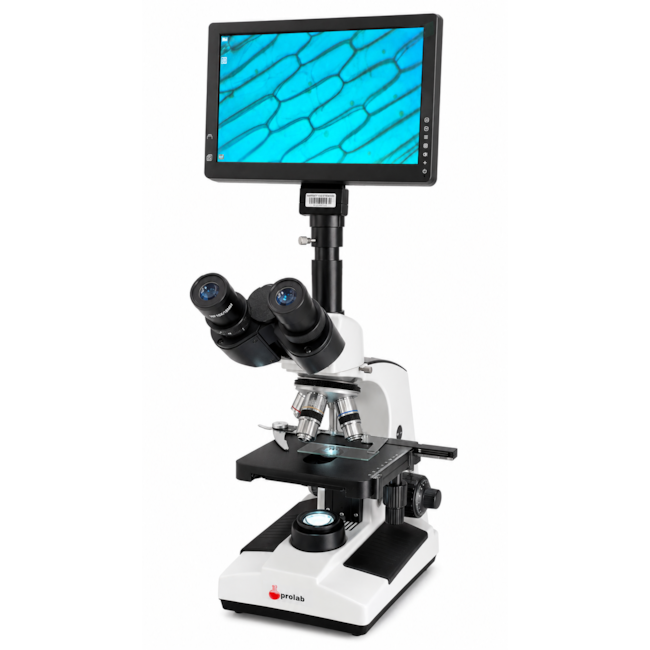

Microscópio Trinocular 1600x com Câmera e Tela LCD 9" 12MP — Objetivas Acromáticas

Visualize, registre e apresente — sem precisar de computador

O Kit PRO-1600LCD é uma estação de análise microscópica que reúne o microscópio trinocular 1600x com objetivas acromáticas e a câmera digital com tela IPS LCD de 9 polegadas: conecte a câmera ao tubo trinocular e veja a imagem ampliada em alta resolução diretamente na tela — sem cabos, sem monitor externo, sem computador.

Há mais de 40 anos equipando laboratórios · desde 1981. Estoque disponível, suporte sobre o produto, nota fiscal e entrega rastreada para todo o Brasil.

O problema que o Kit PRO-1600LCD resolve

Microscópios trinoculares tradicionais exigem câmera separada, computador, software de captura e cabos — o que transforma uma análise simples num setup complexo. O Kit PRO-1600LCD elimina essas dependências: a câmera já vem com tela integrada de 9 polegadas, pronta para uso imediato na bancada.

Kit completo, resultado imediato

Da instalação à primeira imagem em minutos. O Kit PRO-1600LCD entrega ampliação profissional até 1600x, captura em 12 MP, gravação Full HD 1080p e exibição em tela IPS — tudo num único conjunto integrado, sem custo adicional de infraestrutura.

Visualização direta na tela — sem PC

A câmera do Kit PRO-1600LCD tem tela IPS de 9 polegadas integrada ao suporte. Conecte ao tubo trinocular e a imagem aparece instantaneamente na tela — sem computador, sem software, sem configuração.

12 MP + gravação Full HD 1080p/30fps

Capture fotos em 12 megapixels e grave vídeos em Full HD 1080p a 30 quadros por segundo diretamente no cartão TF — sem perda de qualidade e sem software externo.

Objetivas acromáticas de precisão

Conjunto quádruplo de objetivas acromáticas 4X, 10X, 40X(S) e 100X(S, Óleo). Corrigem aberração cromática para imagens nítidas, com contraste real e cores fiéis à amostra — do foco inicial à imersão em óleo.

Tela IPS giratória 0° a 90°

O suporte da câmera é em liga de alumínio com eixo de aço inoxidável. A tela de 9" gira de 0° a 90°, adaptando-se ao ângulo de visão de cada usuário — fundamental para longas sessões em bancadas de alturas variadas.

Iluminação LED profissional 6500K

Iluminação LED de 3W em temperatura de cor 6500K com controle de intensidade. Luz uniforme e constante permite tempo de exposição curto pela câmera, garantindo imagens nítidas em tempo real, sem desfocagem por vibração.

Funções de medição e marcação integradas

Mira, retícula, escala de graus e linhas auxiliares configuráveis na própria imagem. Permite análises morfológicas e comparativas sem sair da visualização — útil em microbiologia, histologia e análises clínicas.

Laboratório científico e biológico

Análise de amostras biológicas, bacteriologia, histologia e parasitologia. A câmera com tela integrada permite documentação imediata dos resultados sem interromper o fluxo de trabalho.

Ensino e educação

Em aulas práticas, o professor projeta o que vê pelo microscópio direto na tela de 9". Toda a turma acompanha a mesma imagem em tempo real — sem projetor, sem computador e sem cabos extras.

Medicina e pesquisa clínica

Apoio a ensaios clínicos, diagnósticos visuais e documentação em laboratórios médicos. Imagens e vídeos podem ser transferidos via USB para sistemas de laudo e compartilhamento.

Hematologia e análises clínicas

Análise de esfregaços de sangue, contagem diferencial de leucócitos e eritrócitos, identificação de parasitas. A tela de 9" permite documentar e arquivar os resultados imediatamente.

Veterinária e ciências agrárias

Diagnóstico parasitológico em amostras animais, análise de microbiota do solo, identificação de fungos e esporos. O registro em 1080p facilita o laudo remoto entre especialistas.

Kit PRO-1600LCD (tela integrada)

Exibe e grava a imagem na própria tela de 9 polegadas, sem PC, software ou cabos. Pronto para uso na bancada e ideal para aulas ao vivo, demonstrações e laboratórios sem computador dedicado.

Quando preciso, ainda envia os arquivos para o computador via USB. Independência total de infraestrutura de TI, com toda a óptica acromática 1600x do microscópio.

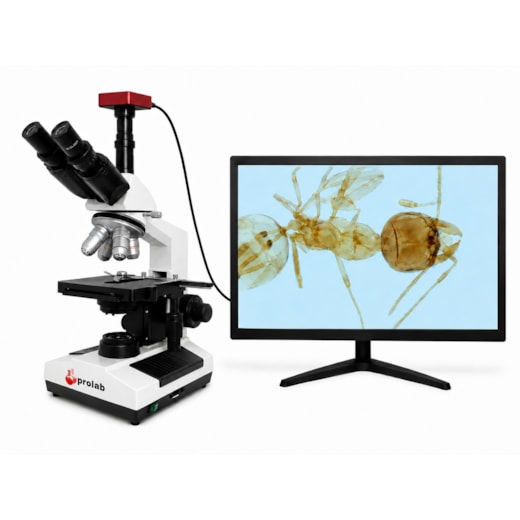

Microscópio + câmera USB no PC

Depende de um computador ligado com software de captura para exibir e salvar a imagem. Faz sentido quando a análise já acontece no PC, com tela grande e medição avançada por software.

Exige cabo, computador disponível na bancada e configuração prévia — mais etapas antes de começar a observar.

Itens inclusos na embalagem

Microscópio:

• 01 Microscópio Trinocular 1600x
• 02 Pares de oculares (WF10X e WF16X)
• 04 Objetivas acromáticas
• 01 Tubo trinocular
• 01 Filtro azul
• 01 Óleo de imersão
• 01 Capa protetora
• 01 Cabo padrão ABNT
• 01 Fusível 1A
• 01 Sílica gel
• 01 Manual de instruções do microscópio

Câmera com Tela LCD 9":

• 01 Câmera com Tela LCD IPS 9" — 12MP
• 01 Adaptador de alimentação DC 12V/2A
• 01 Manual de instruções da câmera

Atenção: Cartão TF/microSD não incluso. Recomenda-se cartão Classe 10 de até 32GB para gravação em 1080p. O adaptador da câmera é padrão europeu (EU) — necessário adaptador NBR 14136 para uso no Brasil.

Por que o Kit PRO-1600LCD é o equipamento certo

A Prolab selecionou a combinação entre o microscópio trinocular 1600x e a câmera LCD 9" 12MP por ser a solução mais completa para laboratórios que precisam documentar, apresentar e arquivar análises — sem investir em infraestrutura adicional.

Kit testado, com suporte sobre o produto, nota fiscal, garantia e entrega rastreada para todo o Brasil. Há mais de 40 anos equipando laboratórios.

Como Usar o Microscópio Trinocular 1600x com Câmera e Tela LCD 9" 12MP

Guia completo de instalação, operação e manutenção — Kit PRO-1600LCD Prolab

Este manual cobre todas as etapas de uso do Kit PRO-1600LCD: da montagem do microscópio trinocular e da câmera com tela LCD aos cuidados de conservação e solução de problemas. Leia integralmente antes da primeira utilização.

Cabeçote Trinocular

Siedentopf, inclinado a 30° com rotação de 360°. Dois tubos oculares para observação direta e um terceiro tubo superior para acoplamento da câmera via interface C/CS.

Oculares WF10X e WF16X

Campo amplo WF10X (18mm) para uso geral e WF16X (11mm) para maior ampliação aparente. Intercambiáveis conforme a necessidade da análise.

Revólver Quádruplo com Objetivas

Objetivas acromáticas 4X, 10X, 40X(S) e 100X(S, Óleo) em revólver quádruplo. A troca é feita por rotação manual sem necessidade de re-focalizar totalmente.

Sistema de Foco Coaxial

Controles coaxiais de foco grosso e fino com ajuste de tensão independente. O foco fino permite ajustes de frações de milímetro sem movimentar toda a platina.

Platina Mecânica de Dupla Camada

Retangular 140×132mm com deslocamento XY de 75×45mm via controles mecânicos. Clipes de fixação e escala de posicionamento milimetrada.

Câmera com Tela LCD IPS 9"

Câmera 12 MP com tela IPS de 9" (1024×600px), ângulo de 0° a 90°, suporte em liga de alumínio, gravação 1080p/30fps em cartão TF e conexão USB 2.0.

Instale a Câmera no Tubo Trinocular

Desligue o microscópio. Remova a tampa do tubo trinocular superior. Posicione a câmera CAM-LCD9-12MP na interface C/CS de 25mm e rosqueie suavemente até firmar. Conecte a fonte DC 12V/2A e ligue a câmera.

Monte e Posicione a Amostra

Posicione a lâmina na platina e fixe com os clipes. Use os controles mecânicos XY para centralizar a área de interesse. Verifique se a lâmina está limpa e sem bolhas de ar.

Ajuste a Iluminação e o Foco Inicial

Inicie com a objetiva de 10X. Reduza a iluminação ao mínimo antes de ligar e ajuste gradualmente. Use o foco grosso para aproximar e o foco fino para a nitidez. Ajuste o interpupilar e a dioptria.

Visualize a Imagem na Tela LCD

Com o microscópio em foco, a tela IPS de 9" exibe a imagem em tempo real. Ajuste o ângulo da tela de 0° a 90°. Se necessário, ajuste brilho, contraste e balanço de branco no menu da câmera.

Troque a Objetiva Conforme a Análise

Para aumentar a ampliação, gire o revólver (10X > 40X > 100X) e refine o foco fino. Para a 100X(S), aplique uma gota de óleo de imersão sobre a lamínula antes de baixar a objetiva. Nunca force o revólver contra a lâmina.

Capture Fotos e Grave Vídeos

Insira um cartão TF/microSD (até 32GB, Classe 10+). Selecione o modo foto ou vídeo no menu, ajuste o enquadramento e pressione o botão de captura. Os arquivos ficam disponíveis para revisão na tela ou via USB.

Finalize e Guarde o Kit

Reduza a iluminação e desligue o microscópio e a câmera. Limpe as objetivas com solução 70% etanol + 30% éter — principalmente a 100X após uso com óleo. Cubra o microscópio e guarde o kit em local seco, entre 10°C e 40°C.
