Peneiras de ensaio Prolab · Pequena Ø 7,5 cm · 1,18 mm da série normal

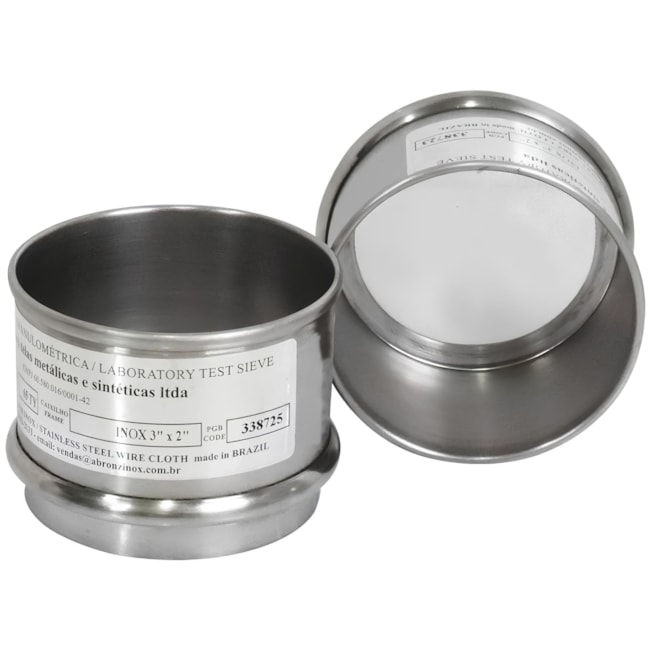

Peneira Granulométrica Inox ASTM 16 (1,18 mm) Ø 7,5 cm

Peneira de ensaio em inox com abertura de 1,18 mm, aro de 7,5 cm (3") e 2" de altura, a mesma malha chamada de 1,2 mm no peneiramento fino de solos.

A peneira granulométrica ASTM nº 16 é uma peneira de ensaio com abertura nominal de 1,18 mm (tolerância de 1,14 a 1,22 mm), equivalente a 14 mesh Tyler, com aro em aço inox AISI 304 e tela de inox tensionada. Ela aparece em dois contextos com nomes diferentes: na série normal de agregado miúdo da NBR 7211 / NBR NM 248 é a peneira de 1,18 mm; no peneiramento fino de solos da NBR 7181, corresponde à peneira de 1,2 mm.

Em Ø 7,5 cm, a nº 16 atende laboratórios de ensino, grupos de pesquisa em materiais cimentícios e quem precisa checar areias em pouca quantidade, como em misturas para impressão 3D de concreto ou argamassas especiais. Para a composição granulométrica completa de uma areia, com a massa do método, a Prolab recomenda a nº 16 Grande. Nas aulas, a mesma peça ainda serve às práticas de solos, já que corresponde à peneira de 1,2 mm.

O ponto médio da curva da areia

Na série normal de agregado miúdo, 1,18 mm fica no meio do caminho entre 2,36 e 0,60 mm e ajuda a mostrar se a areia é bem graduada ou se falta alguma fração. Com a peneira Pequena, esse ponto pode ser conferido em pequenas amostras de pesquisa ou em aulas práticas, com resultado comparável ao da coluna padrão.

Um só aro para concreto e solos

Como a mesma abertura atende a série de agregados e o peneiramento fino de solos, a nº 16 Pequena serve a dois tipos de prática no mesmo laboratório. O formato de 7,5 cm (3") reduz o espaço de guarda e a quantidade de amostra em cada exercício.

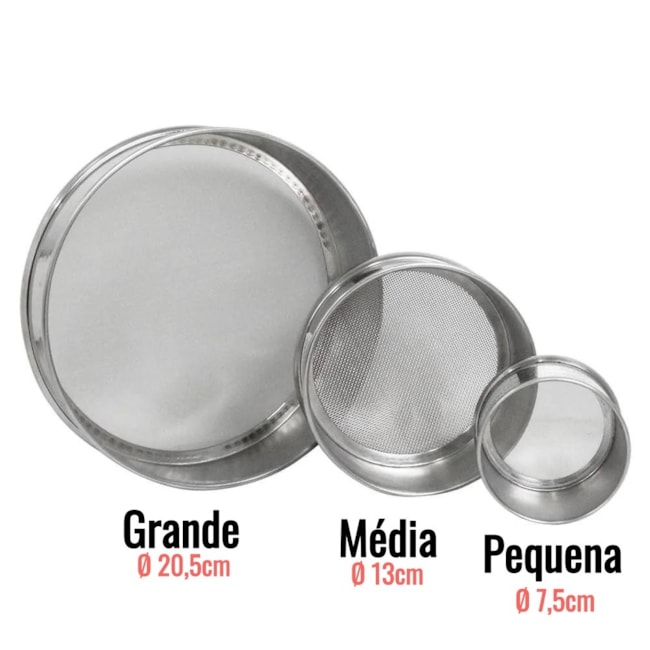

Peneira granulométrica Prolab em aço inox - 3 tamanhos (Grande 8 polegadas, Média 5 polegadas, Pequena 3 polegadas). Este produto: Pequena.

Linha disponível em 3 diâmetros. Este produto: Pequena (Ø 7,5 cm · 3").

A malha nº 16 em outros diâmetros

nº 16 · Grande (Ø 20 cm · 8") · nº 16 · Média (Ø 13 cm · 5")

Vantagens da peneira nº 16 Pequena Prolab

Série normal do agregado miúdo

A abertura de 1,18 mm faz parte da série normal da NBR 7211 / NBR NM 248, entre 2,36 e 0,60 mm, e é leitura obrigatória na curva de uma areia.

Também é a 1,2 mm dos solos

No peneiramento fino da NBR 7181, a peneira de 1,2 mm corresponde a esta; uma única peça atende as duas práticas.

14 mesh Tyler

A equivalência ASTM nº 16 / Tyler 14 ajuda a conferir fichas de areias industriais e de filtração escritas em mesh.

Inox que aguenta a rotina de aula

Aro de aço inox AISI 304 e tela de inox tensionada resistem ao manuseio frequente de turmas e à lavagem depois de cada prática.

Aferição disponível

Laboratórios que precisam documentar a abertura podem pedir aferição com rastreabilidade; na Prolab, é um serviço opcional, com custo extra.

Ficha técnica da peneira nº 16 — Pequena (Ø 7,5 cm)

Item	Especificação
Tipo	Peneira granulométrica de ensaio (peneiramento)
Designação ASTM	nº 16
Mesh Tyler	14
Abertura nominal	1,18 mm
Faixa de tolerância da abertura	1,14 a 1,22 mm
Diâmetro	Ø 7,5 cm (3") — tamanho Pequena
Altura	5 cm (2")
Aro	Aço inox AISI 304
Tela	Aço inox, tensionada ao aro
Aferição / rastreabilidade	Opcional, mediante solicitação (custo extra)
Unidade de venda	1 peça

Onde a peneira de 1,18 mm Pequena é usada

Aulas de agregados e solos

Práticas de granulometria em que cada grupo trabalha com uma coluna compacta e pouca areia ou solo.

Concreto para impressão 3D

Pesquisa de argamassas e microconcretos para manufatura aditiva, em que a areia costuma ser limitada a frações finas e testada em pequenas porções.

Argamassas especiais

Conferência da areia em argamassas colantes, de reparo e autonivelantes desenvolvidas em escala de laboratório.

Areias de filtração em teste

Leitura de amostras de areia filtrante e meios granulares em estudos de tratamento de água com pouco material.

Todas as malhas da linha — Pequena (Ø 7,5 cm · 3")

A nº 16 aparece na tabela Pequena entre a nº 14 (1,40 mm) e a nº 18 (1,00 mm), identificada como série normal de areia.

Malha (ASTM · Tyler)	Abertura nominal	Uso típico
nº 3,5 · Tyler 3,5	5,60 mm	Transição entre 6,3 e 4,75 mm
nº 4 · Tyler 4	4,75 mm	Série normal · graúdo × miúdo
nº 5 · Tyler 5	4,00 mm	EN 933-2 · Wentworth 4 mm
nº 6 · Tyler 6	3,35 mm	Série AFS de fundição
nº 7 · Tyler 7	2,80 mm	Ponto entre 3,35 e 2,36 mm
nº 8 · Tyler 8	2,36 mm	Série normal · agregado miúdo
nº 10 · Tyler 9	2,00 mm	Solos: areia × pedregulho
nº 12 · Tyler 10	1,70 mm	Série AFS de fundição
nº 14 · Tyler 12	1,40 mm	Ponto entre 1,7 e 1,18 mm
nº 16 · Tyler 14 (este modelo)	1,18 mm	Série normal · areia
nº 18 · Tyler 16	1,00 mm	Corte de 1 mm · Wentworth · EN 933-2
nº 20 · Tyler 20	0,85 mm (850 µm)	AFS · areia de fraturamento 20/40
nº 25 · Tyler 24	0,71 mm (710 µm)	Ponto entre 850 e 600 µm
nº 30 · Tyler 28	0,60 mm (600 µm)	Série normal · areia média × grossa
nº 35 · Tyler 32	0,50 mm (500 µm)	Corte de 0,5 mm · Wentworth · EN 933-2
nº 40 · Tyler 35	0,425 mm (425 µm)	Solos: limites de Atterberg
nº 45 · Tyler 42	0,355 mm (355 µm)	Ponto entre 425 e 300 µm
nº 50 · Tyler 48	0,300 mm (300 µm)	Série normal · areia fina
nº 60 · Tyler 60	0,250 mm (250 µm)	Corte de 0,25 mm · solos · EN 933-2
nº 70 · Tyler 65	0,212 mm (212 µm)	AFS · areia de fraturamento 40/70
nº 80 · Tyler 80	0,180 mm (180 µm)	Misturas asfálticas · pós
nº 100 · Tyler 100	0,150 mm (150 µm)	Série normal · módulo de finura
nº 120 · Tyler 115	0,125 mm (125 µm)	Corte de 0,125 mm · Wentworth
nº 140 · Tyler 150	0,106 mm (106 µm)	AFS · pós metálicos
nº 170 · Tyler 170	0,090 mm (90 µm)	Finura de cimento (método europeu)
nº 200 · Tyler 200	0,075 mm (75 µm)	Finos · teor passante · cimento
nº 230 · Tyler 250	0,063 mm (63 µm)	Limite areia × silte · sedimentos
nº 270 · Tyler 270	0,053 mm (53 µm)	AFS · pós metálicos
nº 325 · Tyler 325	0,045 mm (45 µm)	Resíduo 325 · cerâmica · cimento
nº 400 · Tyler 400	0,038 mm (38 µm)	Pigmentos · cargas · pós finos
nº 500 · Tyler 500	0,025 mm (25 µm)	Pós ultrafinos · via úmida

Peneira de 1,18 mm ou peneira de 1,2 mm?

Não são duas peneiras: é a mesma abertura, chamada de formas diferentes conforme a norma.

Agregados · 1,18 mm

Na série normal de agregado miúdo da NBR 7211 / NBR NM 248, a abertura aparece como 1,18 mm, designação ASTM nº 16. É o nome usado em laudos de areia para concreto.

Solos · 1,2 mm

No peneiramento fino da NBR 7181, a mesma malha é citada como 1,2 mm. Ao montar a coluna de solos, a peneira nº 16 da Prolab ocupa essa posição sem necessidade de outra peça.

Conservação da nº 16 em uso didático

Em aulas, oriente os alunos a secar e quartear a amostra antes, a usar pouca areia por vez e a nunca bater o aro na bancada para soltar grãos. Para limpar, escova de fios plásticos ou metálicos, água corrente e ar comprimido no sentido contrário ao peneiramento. Não raspe a tela com espátula. Deixe secar ao ar ou em estufa a até 70 °C e guarde a peneira empilhada com tampa, protegida de impacto.

Perguntas frequentes sobre a peneira ASTM nº 16

A peneira nº 16 é a mesma de 1,2 mm?

Sim. A peneira ASTM nº 16 da Prolab tem abertura nominal de 1,18 mm e corresponde à peneira de 1,2 mm do peneiramento fino de solos na NBR 7181. Na série de agregados, a mesma abertura é identificada como 1,18 mm.

Qual a tolerância e o equivalente Tyler da nº 16?

A faixa de tolerância da abertura vai de 1,14 a 1,22 mm, e o equivalente na escala Tyler é 14 mesh. A peneira nº 16 da Prolab tem aro em aço inox AISI 304, tela de inox tensionada e, nesta versão, 7,5 cm de diâmetro.

A versão Pequena serve para aulas práticas?

Serve muito bem. Com 7,5 cm, a peneira nº 16 da Prolab permite várias colunas compactas na mesma bancada, com pouca amostra por grupo. Para o ensaio completo de agregado miúdo, com a massa do método, a turma deve usar a peneira Grande.

Quais malhas da série normal ficam ao redor da nº 16?

Na série normal de agregado miúdo, acima da nº 16 vem a nº 8, de 2,36 mm, e abaixo a nº 30, de 0,60 mm. A Prolab oferece todas no diâmetro Pequeno, além das intermediárias nº 14 e nº 18, para curvas mais detalhadas.

Escola técnica pode pagar com nota fiscal em nome da instituição?

Pode. A escola compra a peneira nº 16 na loja Prolab informando o CNPJ e recebe a nota fiscal no nome da instituição. Se a direção ou a mantenedora pedir um orçamento formal em PDF antes da compra, o Orçamento Express gera esse documento.
