Peneiras de ensaio Prolab · Pequena Ø 7,5 cm · Limite 20/40

Peneira Granulométrica Inox ASTM 20 (0,85 mm) Ø 7,5 cm

Peneira de ensaio em aço inox com abertura de 0,85 mm (850 µm), aro de 7,5 cm (3") e 2" de altura, limite superior da areia de fraturamento 20/40.

A peneira granulométrica ASTM nº 20 é uma peneira de ensaio com abertura nominal de 0,85 mm (850 µm), tolerância de 821 a 879 µm e equivalência com 20 mesh Tyler, feita com aro de aço inox AISI 304 e tela de inox tensionada. Ela integra a série do número de finura AFS de areias de fundição e é a malha de cima da areia de fraturamento 20/40, faixa definida entre as peneiras nº 20 e nº 40.

A versão Pequena, de 7,5 cm, interessa a laboratórios de desenvolvimento de propantes, cerâmicas granuladas e areias especiais, onde as amostras de teste são pequenas e o produto experimental é caro de obter. Para o controle de produção com amostras grandes, a Prolab oferece a mesma malha nos diâmetros Médio e Grande. Junto com a nº 40 da mesma linha, forma uma coluna curta para conferir a faixa 20/40 em porções reduzidas.

Conferir o teto da faixa 20/40

Em uma areia classificada como 20/40, o material retido na peneira de 850 µm está acima da faixa e conta como fora de especificação. A nº 20 Pequena permite verificar esse limite superior em porções pequenas de propante experimental, areia beneficiada em planta-piloto ou amostras de recebimento, sem montar uma coluna de diâmetro maior.

Tela compacta para produto de teste

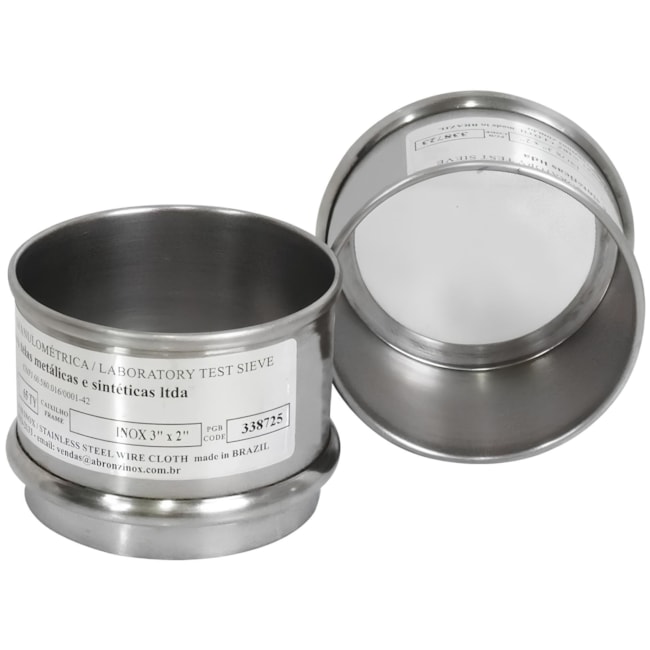

O aro de 7,5 cm (3") com tampa e fundo do mesmo diâmetro forma um conjunto leve, fácil de manusear e de limpar entre lotes. A área reduzida é adequada quando a amostra é pequena, como em rotas de síntese de propantes cerâmicos ou no beneficiamento de areias em escala de bancada.

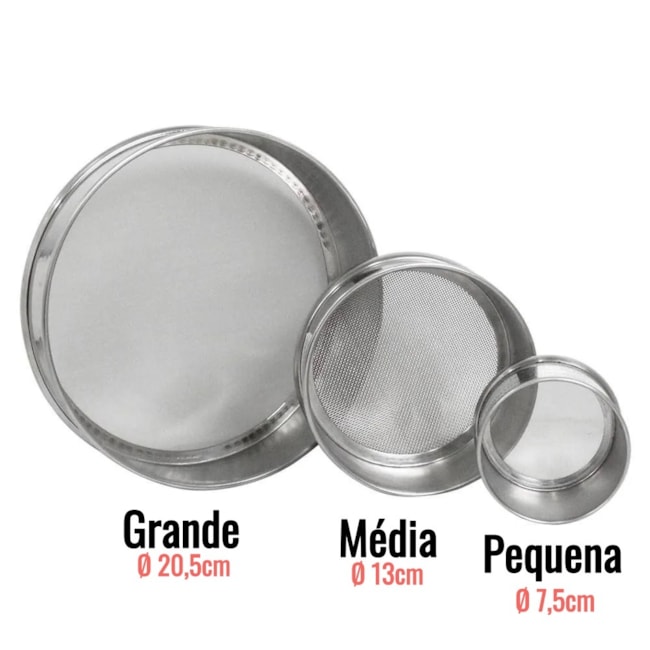

Peneira granulométrica Prolab em aço inox - 3 tamanhos (Grande 8 polegadas, Média 5 polegadas, Pequena 3 polegadas). Este produto: Pequena.

Linha disponível em 3 diâmetros. Este produto: Pequena (Ø 7,5 cm · 3").

A malha nº 20 em outros diâmetros

nº 20 · Grande (Ø 20 cm · 8") · nº 20 · Média (Ø 13 cm · 5")

Destaques da peneira nº 20 Pequena Prolab

Limite superior da 20/40

A abertura de 850 µm define o teto da areia de fraturamento 20/40; o que fica retido nela está acima da faixa especificada.

Malha da série AFS

Integra as peneiras usadas no número de finura AFS de areias de fundição, útil em pesquisa com areia de moldagem.

20 mesh nos dois sistemas

ASTM nº 20 e Tyler 20 mesh coincidem, o que facilita a leitura de especificações de propantes e areias industriais expressas em mesh.

Tela de inox tensionada

A tela de aço inox tensionada ao aro de AISI 304 mantém a abertura estável diante de grãos duros e arredondados como os de propante.

Aferição sob encomenda

Para laudos internos que exigem registro da abertura, a Prolab realiza aferição com rastreabilidade mediante solicitação, com custo extra sobre o valor da peça.

Ficha técnica da peneira nº 20 — Pequena (Ø 7,5 cm)

Item	Especificação
Tipo	Peneira granulométrica de ensaio (peneiramento)
Designação ASTM	nº 20
Mesh Tyler	20
Abertura nominal	0,85 mm (850 µm)
Faixa de tolerância da abertura	821 a 879 µm
Diâmetro	Ø 7,5 cm (3") — tamanho Pequena
Altura	5 cm (2")
Aro	Aço inox AISI 304
Tela	Aço inox, tensionada ao aro
Aferição / rastreabilidade	Opcional, mediante solicitação (custo extra)
Unidade de venda	1 peça

Onde a peneira de 850 µm Pequena é usada

Propantes em desenvolvimento

Verificação do limite superior de propantes cerâmicos e areias de fraturamento produzidos em escala de laboratório.

Areias de fundição em pesquisa

Leitura da fração de 850 µm na série AFS em estudos com pequenas porções de areia base ou regenerada.

Microesferas e granulados cerâmicos

Classificação de esferas e granulados cerâmicos, vidro moído e cargas em lotes experimentais de pesquisa e desenvolvimento.

Esfoliantes cosméticos

Conferência do tamanho de partículas esfoliantes em formulações de bancada, quando o lote de teste é pequeno.

Todas as malhas da linha — Pequena (Ø 7,5 cm · 3")

A nº 20 é a primeira malha da tabela Pequena expressa também em micrômetros; fica entre a nº 18 (1,00 mm) e a nº 25 (0,71 mm).

Malha (ASTM · Tyler)	Abertura nominal	Uso típico
nº 3,5 · Tyler 3,5	5,60 mm	Transição entre 6,3 e 4,75 mm
nº 4 · Tyler 4	4,75 mm	Série normal · graúdo × miúdo
nº 5 · Tyler 5	4,00 mm	EN 933-2 · Wentworth 4 mm
nº 6 · Tyler 6	3,35 mm	Série AFS de fundição
nº 7 · Tyler 7	2,80 mm	Ponto entre 3,35 e 2,36 mm
nº 8 · Tyler 8	2,36 mm	Série normal · agregado miúdo
nº 10 · Tyler 9	2,00 mm	Solos: areia × pedregulho
nº 12 · Tyler 10	1,70 mm	Série AFS de fundição
nº 14 · Tyler 12	1,40 mm	Ponto entre 1,7 e 1,18 mm
nº 16 · Tyler 14	1,18 mm	Série normal · areia
nº 18 · Tyler 16	1,00 mm	Corte de 1 mm · Wentworth · EN 933-2
nº 20 · Tyler 20 (este modelo)	0,85 mm (850 µm)	AFS · areia de fraturamento 20/40
nº 25 · Tyler 24	0,71 mm (710 µm)	Ponto entre 850 e 600 µm
nº 30 · Tyler 28	0,60 mm (600 µm)	Série normal · areia média × grossa
nº 35 · Tyler 32	0,50 mm (500 µm)	Corte de 0,5 mm · Wentworth · EN 933-2
nº 40 · Tyler 35	0,425 mm (425 µm)	Solos: limites de Atterberg
nº 45 · Tyler 42	0,355 mm (355 µm)	Ponto entre 425 e 300 µm
nº 50 · Tyler 48	0,300 mm (300 µm)	Série normal · areia fina
nº 60 · Tyler 60	0,250 mm (250 µm)	Corte de 0,25 mm · solos · EN 933-2
nº 70 · Tyler 65	0,212 mm (212 µm)	AFS · areia de fraturamento 40/70
nº 80 · Tyler 80	0,180 mm (180 µm)	Misturas asfálticas · pós
nº 100 · Tyler 100	0,150 mm (150 µm)	Série normal · módulo de finura
nº 120 · Tyler 115	0,125 mm (125 µm)	Corte de 0,125 mm · Wentworth
nº 140 · Tyler 150	0,106 mm (106 µm)	AFS · pós metálicos
nº 170 · Tyler 170	0,090 mm (90 µm)	Finura de cimento (método europeu)
nº 200 · Tyler 200	0,075 mm (75 µm)	Finos · teor passante · cimento
nº 230 · Tyler 250	0,063 mm (63 µm)	Limite areia × silte · sedimentos
nº 270 · Tyler 270	0,053 mm (53 µm)	AFS · pós metálicos
nº 325 · Tyler 325	0,045 mm (45 µm)	Resíduo 325 · cerâmica · cimento
nº 400 · Tyler 400	0,038 mm (38 µm)	Pigmentos · cargas · pós finos
nº 500 · Tyler 500	0,025 mm (25 µm)	Pós ultrafinos · via úmida

Nº 20 ou nº 40 na areia 20/40?

A faixa 20/40 é definida por duas peneiras; cada uma controla um lado da especificação.

ASTM nº 20 · 850 µm

Controla o limite superior: o material retido nela é mais grosso que a faixa. Use para verificar se há grãos grandes demais no lote.

ASTM nº 40 · 425 µm

Controla o limite inferior: o que passa por ela é mais fino que a faixa. Para classificar uma areia 20/40, as duas peneiras são necessárias, com tampa e fundo.

Cuidados com grãos duros na peneira de 850 µm

Propantes e areias arredondadas podem entalar na malha. Retire-os pelo lado de baixo com escova de fios plásticos ou metálicos, adequada até a malha nº 100, ou com ar comprimido no sentido inverso; nunca force com ponta metálica nem raspe a tela. Use pouca amostra seca e representativa, obtida por quarteamento. Não bata o aro para soltar grãos. Após lavar, seque ao ar ou em estufa a no máximo 70 °C.

Perguntas frequentes sobre a peneira ASTM nº 20

Quanto é 850 µm em milímetros?

850 µm são 0,85 mm, a abertura nominal da peneira ASTM nº 20. A tolerância vai de 821 a 879 µm, e o equivalente Tyler é 20 mesh. A Prolab oferece essa malha com aro em aço inox AISI 304, aqui no diâmetro Pequeno de 7,5 cm.

O que significa areia de fraturamento 20/40?

É a areia cujos grãos passam na peneira nº 20, de 850 µm, e ficam retidos na peneira nº 40, de 425 µm. A Prolab oferece as duas malhas, que juntas definem os limites dessa faixa usada como propante na indústria de petróleo e gás.

A nº 20 entra na série AFS?

Sim, a abertura de 850 µm integra a série de peneiras do número de finura AFS de areias de fundição. A versão Pequena da Prolab atende pesquisa e amostras reduzidas; para a rotina de fundição com mais areia, as linhas Média e Grande são mais indicadas.

Grãos redondos entalados na malha danificam a peneira?

Podem deformar a tela se forem retirados à força. Na peneira nº 20 da Prolab, remova os grãos pelo avesso com escova de fios plásticos ou metálicos ou com ar comprimido, sem pontas metálicas e sem bater o aro. Agir com cuidado preserva a abertura.

Como comprar para a empresa com nota fiscal?

Basta fazer o pedido na loja Prolab com o CNPJ da empresa: a compra segue o fluxo normal e a nota fiscal é emitida em nome dela. Se antes disso você precisar de um orçamento formal em PDF, o Orçamento Express resolve em poucos passos.
