Peneiras de ensaio Prolab · Pequena Ø 7,5 cm · Série AFS e faixa 40/70

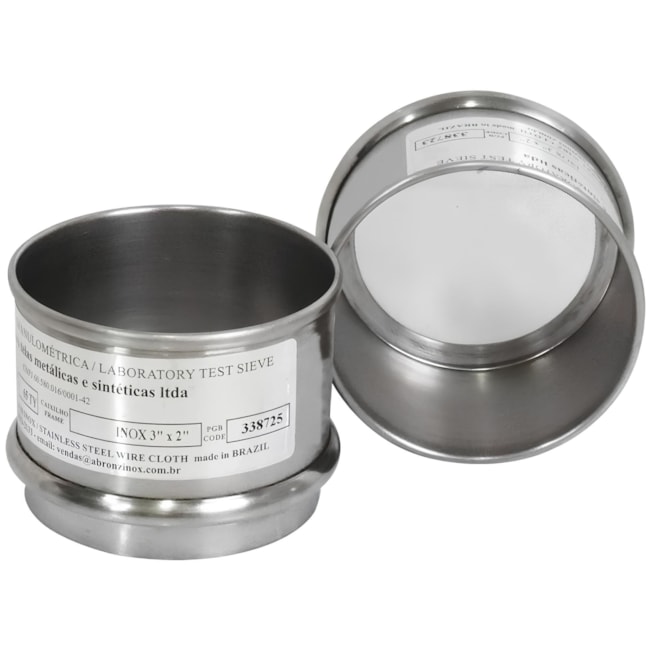

Peneira Granulométrica Inox ASTM nº 70 (0,212 mm) Ø 7,5 cm

Peneira de ensaio com abertura de 0,212 mm (212 µm), aro inox de Ø 7,5 cm e tela tensionada — o piso da areia de fraturamento 40/70 e um ponto da série AFS.

A peneira ASTM nº 70 é uma peneira de ensaio com abertura nominal de 0,212 mm, que corresponde ao Tyler 65, construída com aro de aço inox AISI 304 e tela inox tensionada. Ela integra a série de peneiras usada no cálculo do número de finura AFS de areias de fundição e marca o limite inferior da areia de fraturamento 40/70. No formato de 7,5 cm, é a escolha de laboratórios de pesquisa e desenvolvimento que avaliam areias e pós em torno de 0,2 mm com amostras pequenas.

Fechar a faixa 40/70 em amostras de estudo

A areia 40/70 é definida pelo material que passa na nº 40 e fica retido na nº 70. Para saber quanto de uma amostra está abaixo da faixa, é esta a peneira que decide. Em pesquisa de propantes ou em triagens de novas jazidas, a coleta inicial costuma ser pequena, e o diâmetro de 7,5 cm evita espalhar esse material por uma tela grande.

Série AFS em miniatura

Para quem estuda areias de fundição em escala de laboratório, montar a série AFS em 7,5 cm permite comparar amostras diferentes com pouca massa de cada uma. A nº 70 é um dos degraus dessa série, entre a nº 50 e a nº 100.

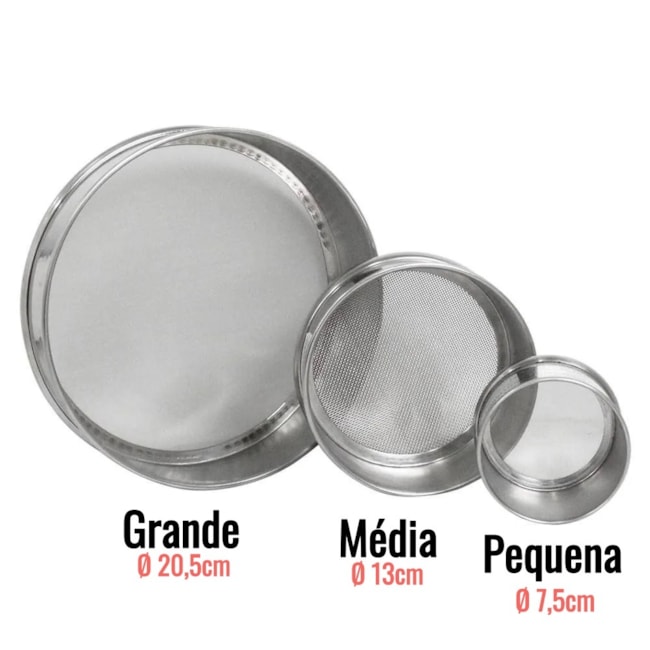

Peneira granulométrica Prolab em aço inox - 3 tamanhos (Grande 8 polegadas, Média 5 polegadas, Pequena 3 polegadas). Este produto: Pequena.

Linha disponível em 3 diâmetros. Este produto: Pequena (Ø 7,5 cm · 3").

A malha nº 70 em outros diâmetros

nº 70 · Grande (Ø 20 cm · 8") · nº 70 · Média (Ø 13 cm · 5")

Diferenciais da nº 70 de 7,5 cm

Limite da areia 40/70

A abertura de 0,212 mm é o piso da faixa 40/70; o que passa por ela já é mais fino que a especificação.

Degrau da série AFS

Integra a série usada para o número de finura AFS, que resume em um único valor a granulometria de areias de fundição.

ASTM 70 = Tyler 65

Documentos que falam em 65 mesh Tyler se referem a esta abertura; a correspondência está na ficha técnica.

Tolerância de 203,3 a 220,7 µm

Faixa de variação admissível da abertura nominal de 212 µm, informada para rastrear o resultado do ensaio.

Inox, por peça

Aro AISI 304 e tela inox; compra unitária para completar a coluna, com aferição rastreável opcional mediante solicitação e custo extra.

Ficha técnica da peneira nº 70 — Pequena (Ø 7,5 cm)

Item	Especificação
Tipo	Peneira granulométrica de ensaio (peneiramento)
Designação ASTM	nº 70
Mesh Tyler	65
Abertura nominal	0,212 mm (212 µm)
Faixa de tolerância da abertura	203,3 a 220,7 µm
Diâmetro	Ø 7,5 cm (3") — tamanho Pequena
Altura	5 cm (2")
Aro	Aço inox AISI 304
Tela	Aço inox, tensionada ao aro
Aferição / rastreabilidade	Opcional, mediante solicitação (custo extra)
Unidade de venda	1 peça

Onde a peneira de 0,212 mm é aplicada

Pesquisa de propantes

Checagem do limite inferior da areia 40/70 em amostras de novas fontes ou de tratamentos experimentais.

Areia de fundição em bancada

Série AFS reduzida para comparar areias de moldagem em estudos de laboratório.

Pós em torno de 0,2 mm

Classificação de pós cosméticos, pigmentos mais grossos e excipientes em pequenas bateladas.

Ensino de granulometria

Montagem de colunas didáticas com poucas malhas finas, em que o aluno visualiza cada fração retida.

Todas as malhas da linha — Pequena (Ø 7,5 cm · 3")

A tabela a seguir traz a linha Pequena completa. A nº 70 (0,212 mm) está logo abaixo da nº 60 (0,250 mm) e acima da nº 80 (0,180 mm).

Malha (ASTM · Tyler)	Abertura nominal	Uso típico
nº 3,5 · Tyler 3,5	5,60 mm	Transição entre 6,3 e 4,75 mm
nº 4 · Tyler 4	4,75 mm	Série normal · graúdo × miúdo
nº 5 · Tyler 5	4,00 mm	EN 933-2 · Wentworth 4 mm
nº 6 · Tyler 6	3,35 mm	Série AFS de fundição
nº 7 · Tyler 7	2,80 mm	Ponto entre 3,35 e 2,36 mm
nº 8 · Tyler 8	2,36 mm	Série normal · agregado miúdo
nº 10 · Tyler 9	2,00 mm	Solos: areia × pedregulho
nº 12 · Tyler 10	1,70 mm	Série AFS de fundição
nº 14 · Tyler 12	1,40 mm	Ponto entre 1,7 e 1,18 mm
nº 16 · Tyler 14	1,18 mm	Série normal · areia
nº 18 · Tyler 16	1,00 mm	Corte de 1 mm · Wentworth · EN 933-2
nº 20 · Tyler 20	0,85 mm (850 µm)	AFS · areia de fraturamento 20/40
nº 25 · Tyler 24	0,71 mm (710 µm)	Ponto entre 850 e 600 µm
nº 30 · Tyler 28	0,60 mm (600 µm)	Série normal · areia média × grossa
nº 35 · Tyler 32	0,50 mm (500 µm)	Corte de 0,5 mm · Wentworth · EN 933-2
nº 40 · Tyler 35	0,425 mm (425 µm)	Solos: limites de Atterberg
nº 45 · Tyler 42	0,355 mm (355 µm)	Ponto entre 425 e 300 µm
nº 50 · Tyler 48	0,300 mm (300 µm)	Série normal · areia fina
nº 60 · Tyler 60	0,250 mm (250 µm)	Corte de 0,25 mm · solos · EN 933-2
nº 70 · Tyler 65 (este modelo)	0,212 mm (212 µm)	AFS · areia de fraturamento 40/70
nº 80 · Tyler 80	0,180 mm (180 µm)	Misturas asfálticas · pós
nº 100 · Tyler 100	0,150 mm (150 µm)	Série normal · módulo de finura
nº 120 · Tyler 115	0,125 mm (125 µm)	Corte de 0,125 mm · Wentworth
nº 140 · Tyler 150	0,106 mm (106 µm)	AFS · pós metálicos
nº 170 · Tyler 170	0,090 mm (90 µm)	Finura de cimento (método europeu)
nº 200 · Tyler 200	0,075 mm (75 µm)	Finos · teor passante · cimento
nº 230 · Tyler 250	0,063 mm (63 µm)	Limite areia × silte · sedimentos
nº 270 · Tyler 270	0,053 mm (53 µm)	AFS · pós metálicos
nº 325 · Tyler 325	0,045 mm (45 µm)	Resíduo 325 · cerâmica · cimento
nº 400 · Tyler 400	0,038 mm (38 µm)	Pigmentos · cargas · pós finos
nº 500 · Tyler 500	0,025 mm (25 µm)	Pós ultrafinos · via úmida

nº 70 ou nº 80?

São malhas vizinhas, mas pertencem a contextos diferentes.

ASTM nº 70 · 0,212 mm

Malha da série AFS e limite da areia 40/70: escolha-a para areias de fundição e de fraturamento.

ASTM nº 80 · 0,180 mm

Aparece em faixas de concreto asfáltico de especificações rodoviárias e em pós farmacêuticos e alimentícios. Se o foco é pó ou mistura asfáltica, ela é a vizinha indicada.

Uso e conservação da nº 70

Areias de fraturamento e de fundição são abrasivas: não sobrecarregue a tela e não force a passagem dos grãos. Na limpeza, use escova de fios plásticos com leveza — permitida até a nº 100 — ou, de preferência, pincel e ar comprimido no sentido contrário ao peneiramento. Areias de fundição com resina ou argila devem ser tratadas antes, para não colmatar a malha. Seque em estufa a no máximo 70 °C.

Perguntas sobre a peneira ASTM nº 70 Pequena

O que é a areia 40/70 e qual o papel da nº 70?

A designação 40/70 indica a areia que passa na peneira nº 40 e fica retida na nº 70. A peneira nº 70 da Prolab, com abertura de 0,212 mm, é o limite inferior dessa faixa: o que atravessa a malha está abaixo da especificação e deve ser contabilizado à parte.

A nº 70 entra no número de finura AFS?

Sim. A abertura de 0,212 mm faz parte da série de peneiras usada para calcular o número de finura AFS de areias de fundição. A Prolab vende a nº 70 por peça, o que facilita completar a série no diâmetro que você já utiliza.

Qual Tyler corresponde à peneira nº 70?

A peneira ASTM nº 70 da Prolab corresponde ao 65 mesh Tyler. A abertura nominal é de 0,212 mm (212 µm), com faixa de tolerância de 203,3 a 220,7 µm. Especificações que citam 65 mesh se referem, portanto, a esta malha.

Uso escova ou pincel para limpar a nº 70?

Nesta abertura a Prolab ainda admite escova de fios plásticos ou metálicos, usada sem pressão. Como a malha já é fina, pincel macio e ar comprimido pelo verso da tela costumam ser mais seguros. Nunca raspe a tela e seque a peça ao ar ou em estufa até 70 °C.

Vocês atendem pedidos de laboratórios universitários?

Atendem. Laboratórios universitários podem comprar direto na loja Prolab com o CNPJ da instituição e receber nota fiscal. Se o departamento precisa de uma cotação formal em PDF para licitação, dispensa ou verba de projeto, o Orçamento Express gera esse documento com os dados informados.
