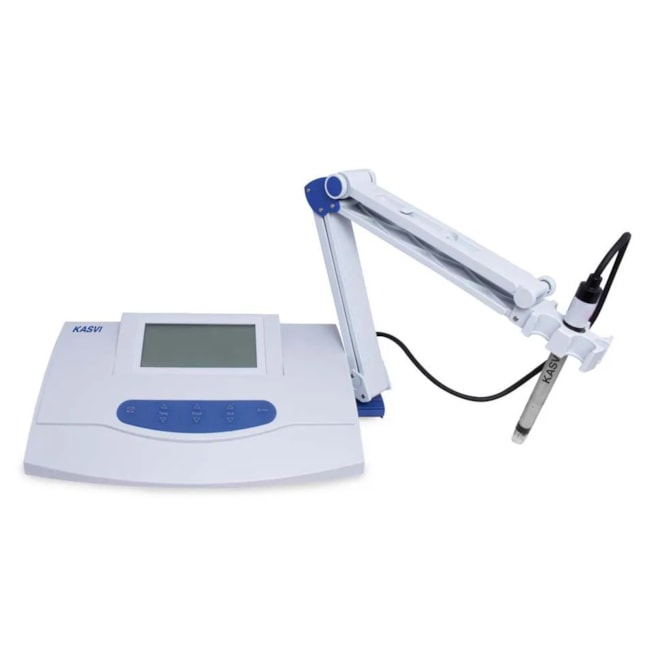

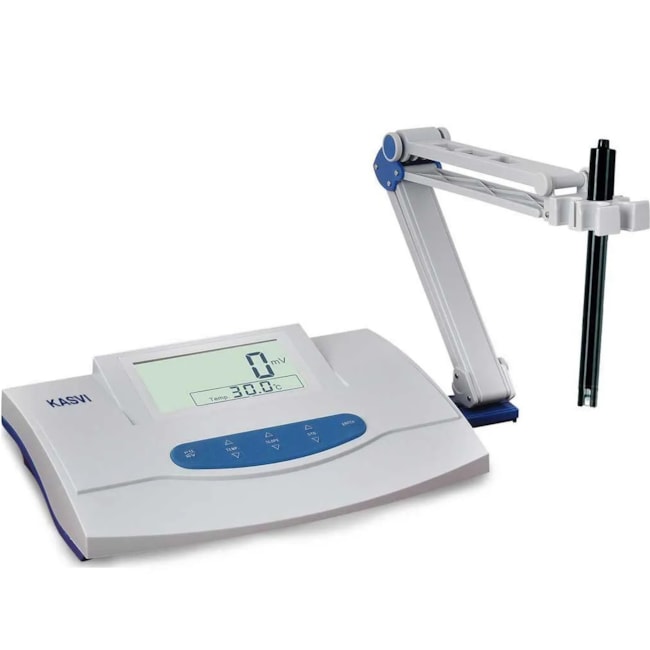

Phmetro de Bancada Kasvi: Precisão e Confiabilidade na Medição de pH

NOTA: O ELETRODO PARA ESTE PHMETRO É VENDIDO SEPARADAMENTE : O ELETRODO A SER ADQUIRIDO JUNTO AO EQUIPAMENTO ESTA NO SEGUINTE LINK:  https://www.lojaprolab.com.br/eletrodo-de-plastico-com-sonda-de-temperatura-95386

O pHmetro de bancada com compensação de temperatura é um instrumento essencial para laboratórios, utilizado para medir a acidez e alcalinidade de amostras líquidas ou semissólidas em diversas indústrias. Suas aplicações abrangem águas residuais, água potável, alimentos e bebidas, testes químicos e farmacêuticos, entre outros.

Como Funciona o Phmetro de Bancada Kasvi?

Este medidor de pH de bancada consiste em um eletrodo de medição, eletrodo de referência e um medidor. O eletrodo de medição é sensível ao íon hidrogênio [H+] e mede o pH quando a amostra envolve o bulbo de vidro em sua ponta.

Uma pequena saída de tensão varia com a concentração de íons H+ na amostra e é medida e exibida como unidades de pH pelo medidor.

A compensação de temperatura que este modelo de pHmetro de bancada possui é um fator importante, pois o eletrodo de pH é dependente da temperatura. A saída em milivolt (mV) do eletrodo de pH mudará em correlação com a mudança na temperatura da amostra.

Isso resulta de uma mudança direta na atividade do íon H+ da amostra e da ionização dos compostos. Dependendo do tipo de medidor de pH, a compensação de temperatura pode estar disponível em modo manual ou automático.

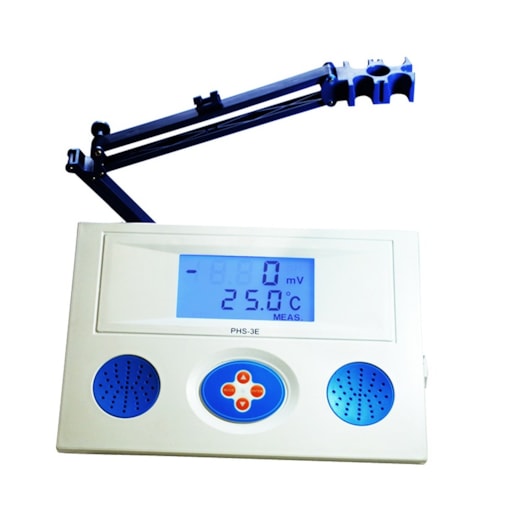

O pHmetro de bancada tem tela ampla de LED e compensação de temperatura (ATC), especialmente desenvolvido para a realização de trabalhos que necessitam controle ou monitoramento do pH, mV e temperatura em laboratórios de diversas áreas:

• Indústria química
• Farmacêutica
• Cosmética
• Universidades
• Instituições de pesquisa
• Entre outras

O pHmetro de bancada permite medições rápidas, precisas e com fácil operação.

Especificações Técnicas

• Faixa de Medição: 1. pH: 0.00 a 14.00 pH; 2. mV: -1999 a +1999 mV; 3. Temp.: 0 a 100ºC.
• Legibilidade/Exatidão: 1. pH: ± 0.01pH; 2. mV: ± 0.1% mV; 3. Temp.: ± 5ºC.
• Faixa de Compensação de Temperatura: 0 a 60ºC.
• Condições de Operação: 1. 0 a 40ºC; 2. <85% de umidade relativa; 3. ± Hz de frequência.
• Dimensões: 29 x 21 x 9,5 cm (L x P x A).
• Garantia: 12 meses contra defeitos de fabricação.
• Modelo: 110 Volts.

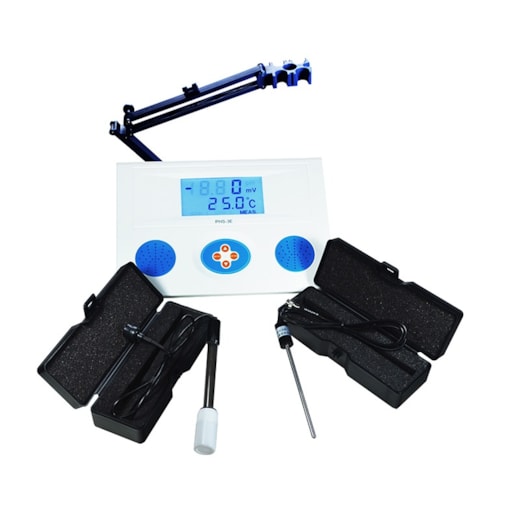

Apresentação:

• 01 eletrodo
• Recipiente para repouso do eletrodo
• Suporte do eletrodo
• Manual de instruções
NAO ACOMPANHA ELETRODO

Benefícios do Phmetro de Bancada Kasvi

O pHmetro de bancada Kasvi oferece precisão e confiabilidade nas medições, facilitando o controle e monitoramento de pH, mV e temperatura em diversas aplicações laboratoriais. Seu design ergonômico e funções avançadas, como a compensação automática de temperatura, garantem resultados precisos e eficientes em qualquer condição de operação.



---










FAQs

Para que é utilizado o Phmetro de Bancada Kasvi?
O pHmetro de bancada é utilizado para medir a acidez e alcalinidade de amostras líquidas ou semissólidas em diversas indústrias, como química, farmacêutica, cosmética, entre outras.

Quais são as principais características do Phmetro de Bancada Kasvi?
O pHmetro de bancada Kasvi possui tela ampla de LED, compensação de temperatura (ATC), e permite medições rápidas, precisas e com fácil operação.

Qual é a faixa de medição do Phmetro de Bancada Kasvi?
A faixa de medição do pH é de 0.00 a 14.00 pH, mV de -1999 a +1999 mV, e temperatura de 0 a 100ºC.

Como funciona a compensação de temperatura no Phmetro de Bancada Kasvi?
A compensação de temperatura ajusta automaticamente a leitura do pH de acordo com a variação de temperatura da amostra, garantindo resultados precisos.

O Phmetro de Bancada Kasvi é fácil de usar?
Sim, o pHmetro de bancada Kasvi é projetado para ser fácil de usar, com interface intuitiva e medições rápidas e precisas.



Manual do Usuário - pHmetro de Bancada com ATC

Modelo: K39-1420A



1. Conteúdo

1.1 Modelo

Código	Descrição
K39-1410A	pHmetro de bancada com ATC. pH 0-14. 110 V Unidade
K39-1420A	pHmetro de bancada com ATC. pH 0-14. 220 V Unidade

1.2 Itens inclusos

Quantidade	Descrição
01	pHmetro de bancada com ATC, de acordo com o modelo
01	Cabo de energia padrão ABNT
01	Tampão de calibração pH 4.01
01	Tampão de calibração pH 7.00
01	Tampão de calibração pH 10.01
02	Fusíveis Ø 5x20mm de 0,25 A
01	Capa de proteção
01	Braço articulado para suporte do eletrodo
01	Manual de instrução

1.3 Acessórios

Podem ser utilizados, mas não acompanham o produto.

Quantidade	Descrição
01	K38-1301A - Eletrodo de plástico com sonda de temperatura. pH 0-14

* O acessório é vendido separadamente.

2. Informações gerais

2.1 Responsabilidades

Origem: China

2.2 ANVISA

Não passível de registro.

2.3 Sobre este manual

Este manual contém orientações para que o usuário responsável possa utilizar o equipamento de forma simples e segura. Quaisquer outras informações ou suporte podem ser solicitados através dos canais de comunicação Kasvi.

Manual do Usuário - pHmetro de Bancada com ATC

Modelo: K39-1420A

Revisão: Rev.05 - julho/2024

1. Conteúdo

2. Informações gerais

3. Descrições

O pHmetro de bancada com compensação de temperatura (ATC) é um aparelho preciso, com display digital em LCD com dois dígitos em uma tela grande com iluminação de fundo azul. O equipamento mostra os valores de pH e temperatura ou mV e temperatura simultaneamente. É adequado para medir o valor de pH e potencial (mV) de soluções aquosas em laboratórios de universidades, instituições e empresas.

3.1 Especificações técnicas

Especificação	Descrição
Faixa de medição pH	0 - 14
Faixa de medição mV	0 - ± 1999 mV
Faixa de Temperatura	0 – 99,9°C
Resolução	0,01 pH; 1 mV; 0,1°C
Compensação de Temperatura (ATC)	Sim
Peso	1,5 kg
Tensão	AC 110 V ou AC 220 V
Frequência	60 Hz
Potência	5 W
Corrente de entrada eletrônica	≤ 2x10?¹²
Dimensões externas	290x210x95 mm
Temperatura de operação	5 – 40°C
Umidade relativa	≤85%

* Nenhuma interferência eletromagnética forte ao redor, exceto campo geomagnético.

3.1.1 Alcance

Descrição	pH	mV	Temperatura
Faixa de medição	0 - 14,0	0 - ± 1999	0 – 99,9 °C
Resolução	0,01	1	0,1
Compensação de temperatura	0 – 99,9°C

3.1.2 Precisão

Descrição	pH	mV	Temperatura
Unidade eletrônica	±0,01 pH ±1 bit	±1 mV ±1 bit	±0,3°C ±1 bit
Medidor	± 0,02 pH ±1 bit	-	± 0,5°C ±1 bit
Compensação de Temperatura	± 0,01 pH ±1 bit	-
Repetitividade (Unidades Eletrônicas)	0,01 pH	1 mV	0,3°C
Repetitividade (Medidor)	≤ 0,01 pH	-	-
Estabilidade (Unidade Eletrônica)	± 0,01 pH ±1 bit / 3h

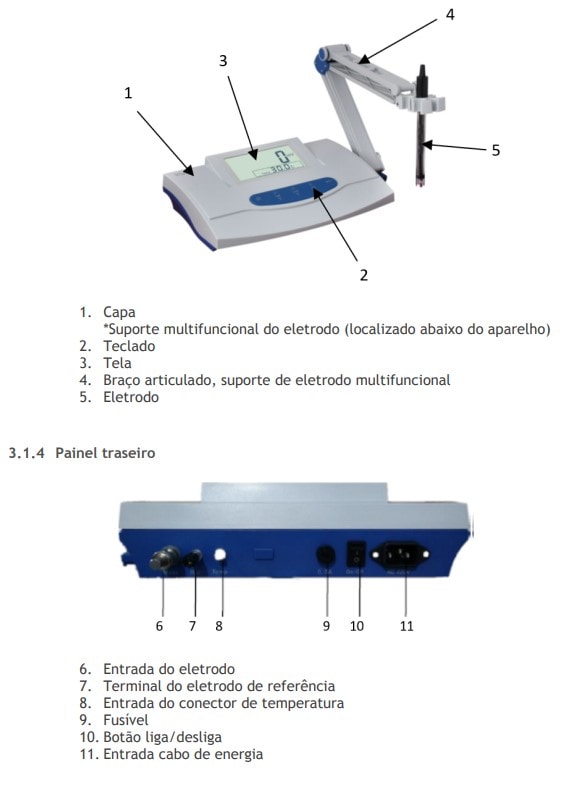

3.1.3 Painel Frontal

1. Capa – Suporte multifuncional do eletrodo (localizado abaixo do aparelho)
2. Teclado
3. Tela
4. Braço articulado – suporte de eletrodo multifuncional
5. Eletrodo

3.1.4 Painel Traseiro

1. Entrada do eletrodo
2. Terminal do eletrodo de referência
3. Entrada do conector de temperatura
4. Fusível
5. Botão liga/desliga
6. Entrada do cabo de energia



Teclado	Função
pH/mV	Seleciona medida em mV ou em pH
ENTER	Confirma a última operação e avança para o próximo estado. Também é utilizado para resetar o equipamento mantendo pressionado ao ligar.
Temp ?	Aumenta a temperatura (em modo manual)
Temp ?	Diminui a temperatura (em modo manual)
Slope ?	Aumenta o slope
Slope ?	Diminui o slope
Std ?	Aumenta o valor padrão (std)
Std ?	Diminui o valor padrão (std)

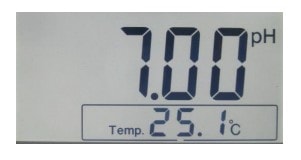

3.1.6 Descrição do Painel de LCD

Indicador	Função
-18,88	Exibe os valores de medida de pH e mV
88,8	Exibe a temperatura. Se o eletrodo e sonda de temperatura estiverem conectados, a temperatura será medida automaticamente. Caso contrário, deve ser ajustada manualmente.
pH/mV	Unidade de valor de medida de pH e mV
°C	Unidade de temperatura. Quando piscando, indica ajuste manual
Calibration / slope / measurement	Indica o estado operacional do equipamento



4. Operação do Equipamento

4.1 Instruções de Instalação

O pHmetro de bancada (ATC) da Kasvi já vem pré-instalado. Coloque-o em uma superfície plana, segura e seca. Ele estará pronto para uso imediato.

4.2 Instruções de Operação

4.2.1 Preparação antes de Iniciar

1. Inserir o braço articulado no suporte do pHmetro.
2. Instalar o eletrodo no suporte.
3. Retirar o reservatório de solução do eletrodo.
4. Lavar o eletrodo com água destilada.

4.2.2 Calibração Automática

Adequada para soluções tampão padrão pH 7,00 (STD), 4,01 ou 10,01 (slope). O pHmetro distingue automaticamente as soluções. Calibração recomendada diariamente.

1. Remova o plug Q9 da entrada do eletrodo.
2. Insira o eletrodo na entrada BNC.
3. Se não estiver usando eletrodo com sonda de temperatura, conecte um universal e ajuste a temperatura manualmente.
4. Ligue o aparelho. O display exibirá modelo, slope e E0, e entrará no modo mV.
5. Pressione "pH/mV" para alternar para leitura de pH.
6. Com eletrodo com sensor: inserir na solução e leitura será automática.
   Sem sensor: ajustar temperatura manual com "TEMP ??", e confirmar com "ENTER".

Se o eletrodo com sensor de temperatura combinado estiver conectado ao aparelho, inserir o eletrodo na solução e o aparelho irá medir a temperatura e pH automaticamente; se for utilizado eletrodo sem sensor de temperatura combinado o aparelho, irá exibir os dados de pH normalmente, porém a medida de temperatura, deverá ser ajustada manualmente. Pressionando a tecla TEMP ? ou ? para ajustar o valor de temperatura no modo de medição de pH até alcançar o valor de temperatura da amostra medida, então pressione “ENTER”.

4.2.3 Calibração com Um Único Ponto

1. Inserir eletrodo limpo na solução padrão pH 7,00.
2. Pressione “STD” e depois “ENTER” para iniciar calibração.
3. Após estabilização, pressione “ENTER” para concluir.
4. Pressione "pH/mV" para sair a qualquer momento.

4.2.4 Calibração com Dois Pontos

1. Calibrar primeiro com solução tampão pH 7,00 como acima.
2. Limpar eletrodo, inserir em pH 4,01 (ácido) ou 10,01 (alcalino).
3. Pressionar “SLOPE”, depois “ENTER”.
4. Após estabilização, pressione “ENTER” para concluir.

4.2.5 Calibração Manual

Utilizada para qualquer solução tampão entre pH 0 a 14.

Primeiro ponto:

1. Inserir eletrodo limpo na solução.
2. Ajustar temperatura com “TEMP ??” se necessário.
3. Pressionar “STD”, depois “ENTER”.
4. Após estabilização, ajustar valor com “STD ??” e pressionar “ENTER”.

Segundo ponto:

1. Repetir processo acima com nova solução.
2. Pressionar “SLOPE” no lugar de “STD”.

4.2.6 Reset do pHmetro

1. No modo de medição, pressione "ENTER" por 3 segundos.
2. Exibirá “SYS rSt”. Pressione “ENTER” para restaurar padrão de fábrica.
3. Efetue nova calibração conforme descrito.

5. Advertências e Precauções

• O pHmetro deve ser calibrado por uma empresa especializada ao menos uma vez por ano.
• Garantia do eletrodo: 1 ano. Substituir o KCl interno após validade.
• Eletrodos com leitura instável podem estar contaminados ou danificados.
• Antes do primeiro uso ou após longos períodos sem uso, mergulhar o eletrodo por 30 min em solução 3 mol/L de KCl.
• Siga rigorosamente este manual para evitar danos pessoais ou materiais.
• Utilize tomada compatível com tensão e corrente adequadas.
• Em caso de derramamento acidental, desligue da tomada e vire o equipamento de cabeça para baixo.
• Não operar em presença de materiais inflamáveis — risco de incêndio/explosão.
• Certifique-se de que a instalação elétrica está de acordo com os códigos locais e nacionais.
• Operação apenas por pessoas qualificadas.

6. Manutenção e Cuidados

6.1 Manutenção Geral

Falhas não solucionáveis pelas instruções deste manual devem ser encaminhadas ao suporte técnico da Kasvi. Solicitações de assistência podem ser feitas via Softdesk ou pelos contatos 0800-726-0508 / (41) 3535-0900.

6.2 Manutenção Preventiva

• O ponto de entrada do eletrodo deve ser mantido limpo e seco. Utilize o conector Q9 quando não estiver em uso.
• Durante a medição, mantenha o eletrodo imóvel para garantir a estabilidade da leitura.
• Utilize sempre tomadas devidamente aterradas.
• Assegure a confiabilidade das soluções tampão antes da calibração. Não as misture.
• A realização da manutenção preventiva conforme este manual não invalida a garantia e contribui para prolongar a vida útil do equipamento.

7. Solução de Problemas

Limpeza do Eletrodo

• Substância poluente: Mergulhar em água destilada por 15 minutos e calibrar com padrão pH 7,00.
• Óxido de metal inorgânico: Limpeza com ácido fraco (< 1 mol/L).
• Gordura ou substância oleosa: Utilizar detergente fraco (levemente alcalino).
• Polímero de resina: Limpar com álcool, acetona ou éter.
• Proteína celular: 5% de proteinase estomacal + 0,1 mol/L de solução de HCl.
• Pigmentos: Usar líquido de branqueamento fraco ou peróxido de hidrogênio.

7.1 Tabela de Erros no Display

Problema	Causa Possível	Solução
Exibe “Err” ao ligar	Função de autoverificação detectou erro	Resetar e calibrar novamente; verificar eletrodo
“Err” no modo mV	Potencial excede a faixa de medição	Conectar Q9 corretamente; se persistir, contatar suporte
Botão “pH/mV” não alterna para pH	Valor de pH > ±20.00	Resetar equipamento
“SYS RST” após segurar “Enter”	Solicitação de redefinição de sistema	Pressionar “Enter” para confirmar
Mensagem “std YES” piscando	Modo de calibração ativado	Pressionar “Enter” para calibrar ou “pH/mV” para sair
Luz acesa mas sem exibir dados	Conectado em rede 127V (uso é 220V)	Verificar tensão da rede elétrica

8. Condições de Armazenamento, Conservação e Manipulação

O equipamento deve ser armazenado em local limpo, seco e protegido de poeira ou umidade excessiva. Evitar exposição a temperaturas extremas ou luz solar direta. Durante o armazenamento prolongado, recomenda-se manter os conectores e entradas protegidos, e os eletrodos devem ser conservados conforme orientação do fabricante (imersos em solução adequada).

9. Garantia

A Prolab garante que este produto, em condições normais de operação, não apresenta defeitos de fabricação por um período de 12 meses a partir da data de compra. Durante esse período, toda assistência técnica deve ser prestada exclusivamente pela Kasvi.

Esta garantia exclui danos resultantes de transporte, mau uso, negligência ou manuseio incorreto. A responsabilidade da Kasvi se limita ao recebimento de evidências de que o defeito está dentro dos termos mencionados.

Reivindicações devem ser feitas dentro do prazo de um ano após o recebimento da unidade.
